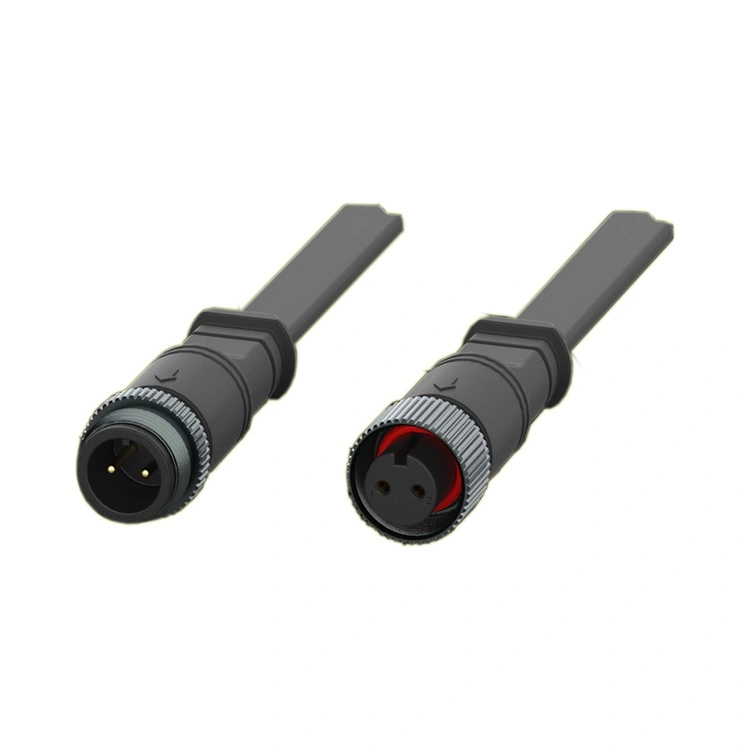

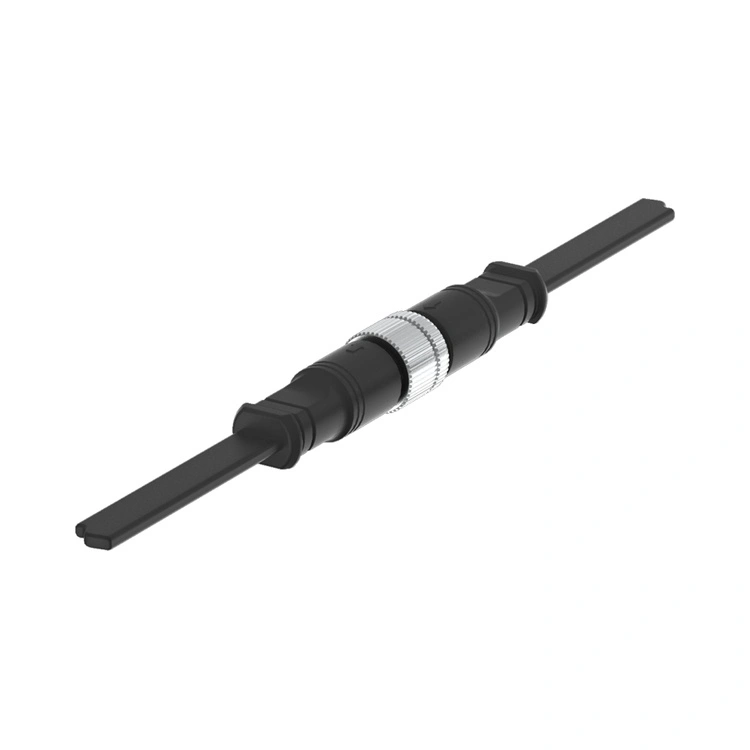

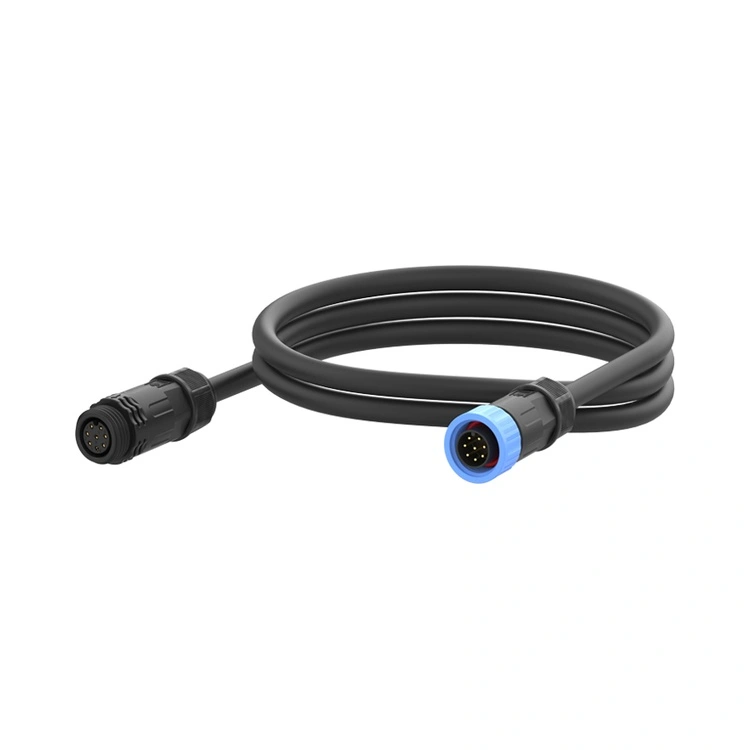

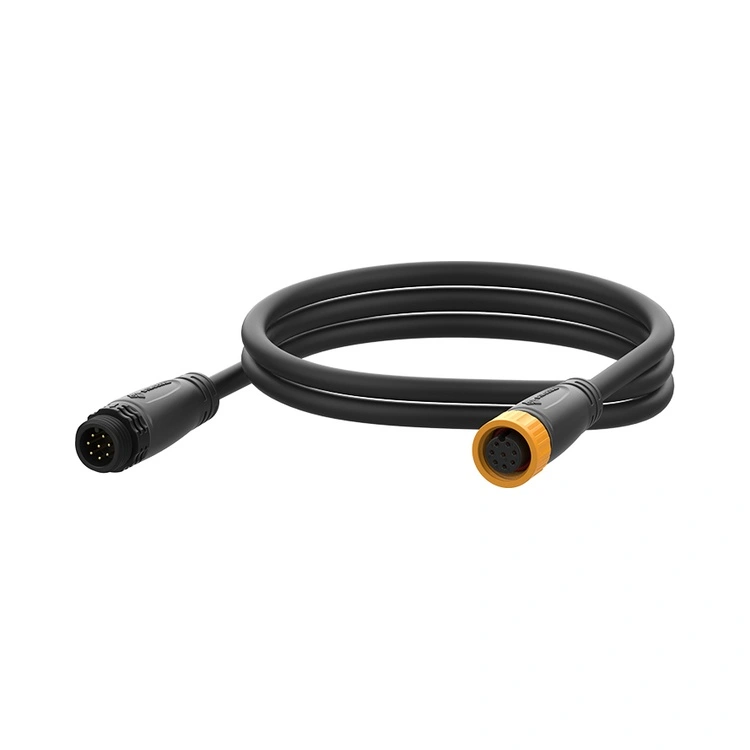

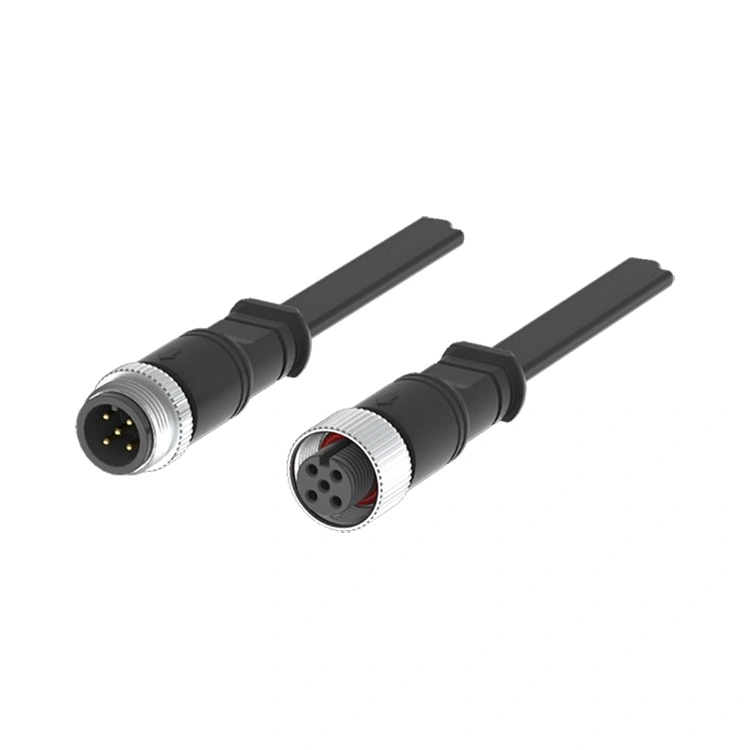

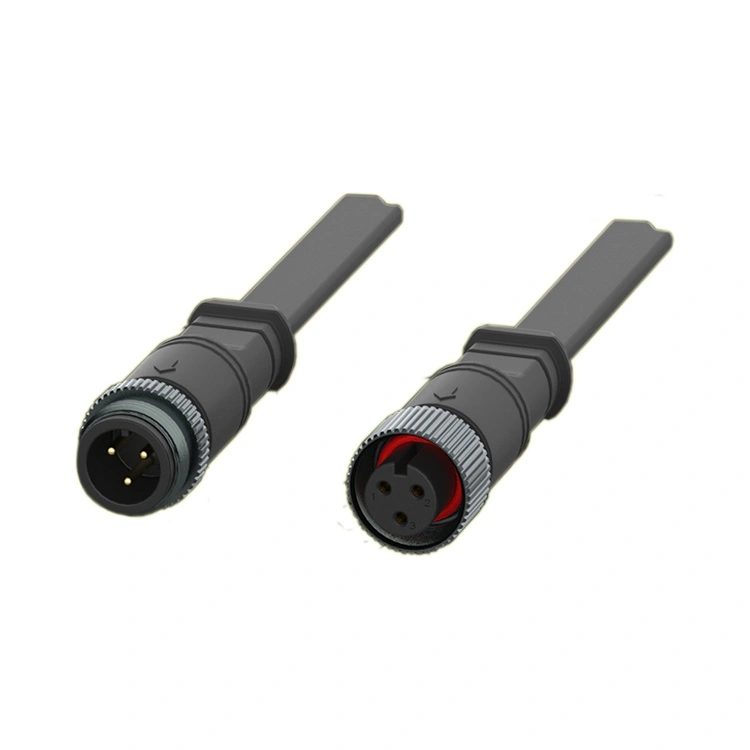

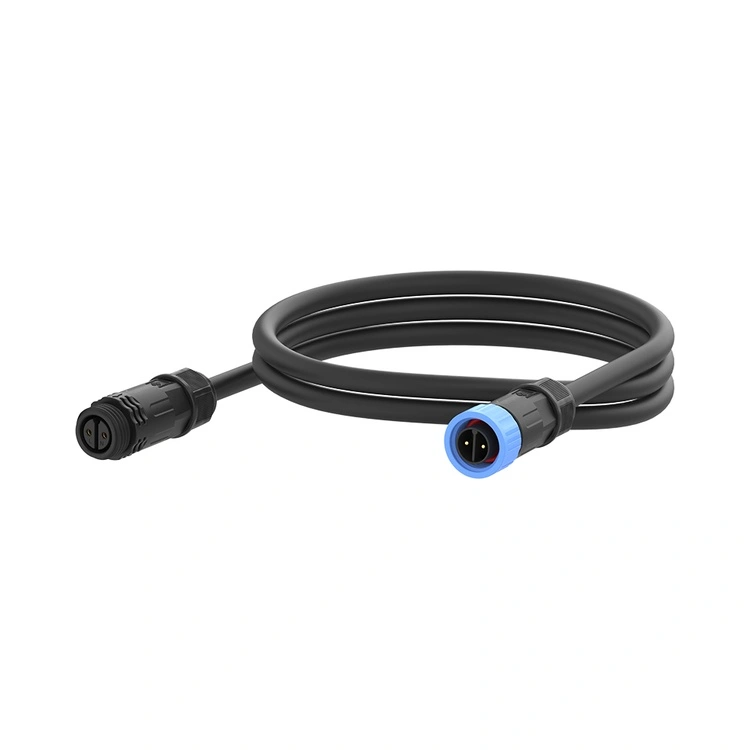

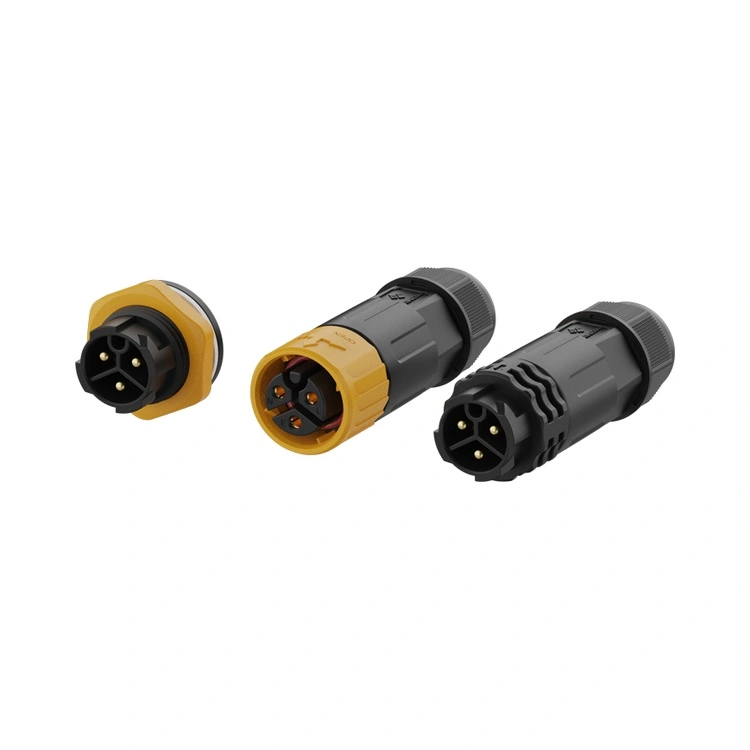

M16-seriens LED-lyskontakt er Reunions spesialiserte sammenkobling for intelligente LED-belysningssystemer – fra gatelys med dimmekontroll til arkitektonisk belysning med fargeendringsmuligheter. Denne gjengede sirkulære kontakten kombinerer et robust 16 mm grensesnitt med IP67/IP68-forsegling, noe som gjør den egnet for utendørs installasjoner hvor både strøm- og signalintegritet er avgjørende.
Tilgjengelig i 2- til 8-pinners konfigurasjoner, inkludert nøkkelhybrid 2+4-pinners versjon (2 strømpinner + 4 signalpinner), støtter M16-serien både høystrøms strømforsyning (opptil 15A) og lavspentkontrollsignaler (DALI, DMX, 0-10V dimming eller RS-485) i en enkelt kompakt kontakt.
Huset er konstruert av høytemperatur termoplast med utmerket værbestandighet, mens kontakter er maskinert av messing med selektiv gullbelegg for å sikre lav og stabil kontaktmotstand. Reunion produserer M16-serien gjennom en vertikalt integrert prosess – fra presisjonsmaskinering og sprøytestøping gjennom automatisert montering og 100 % elektrisk testing.
Tilgjengelig i panelmonterte og kabelmonterte versjoner med lodde- eller PCB-avslutninger, tilpasser M16-serien seg til ulike armaturdesign. For ingeniører som designer tilkoblede belysningssystemer for smarte byer, tunneler eller sportsstadioner, gir denne kontakten en pålitelig, værforseglet sammenkobling som reduserer kabelantallet og forenkler installasjonen.
| Trekk | Fordel |
| IP67/IP68 Miljøtetting | Tåler støv, regn og midlertidig nedsenking – pålitelig for utendørs gatelys, tunnelbelysning og sportsstadioner. |
| Hybrid 2+4-pinners konfigurasjon | Kombinerer 2 strømpinner (10A) og 4 signalpinner (3A) i én kontakt—reduserer kabelantallet og forenkler armaturkabling. |
| Effekter på opptil 15A | Håndterer høyeffekts LED-belastninger – egnet for gatelys, flomlys og stadionbelysning. |
| Signalvennlig design | Separate strøm- og signalkontakter forhindrer forstyrrelser |
| Gjenget låsemekanisme | Vibrasjonsbestandig parring – forhindrer at den løsner fra vind, trafikkvibrasjoner og termisk sykling. |
| Gullbelagte messingkontakter | Lav kontaktmotstand (≤3mΩ) og korrosjonsbeskyttelse – opprettholder konsistent LED-driver og kontrollsignalytelse. |
| -40°C til +105°C Drift | Bredt temperaturområde dekker ekstreme utendørsforhold – fra arktiske vintre til ørkensommere. |
| Alternativer for flere pinner (2-8 pinner) | Støtter enkle armaturer med kun strøm og komplekse flerkanals fargeskiftende armaturer. |
| Parameter | 2-pins | 3-pins | 4-pins | 5-pins | 6-pins | 7-pins | 8-pins | 2+4-pinners |
| Spenningsklassifisering | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Nåværende vurdering | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Trådseksjon | 0,75–1,5 mm² | 0,75–1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25–0,5 mm² | 0,25–0,5 mm² | 0,25–0,5 mm² | 1,5/0,5 mm² |
Driftstemperatur:-40°C ~ +105°C
Beskyttelsesvurdering:IP67 / IP68 (sammenkoblet)
Husmateriale:Høytemperatur termoplast
Kontaktmateriale:Gullbelagt kobberlegering
Kontaktmotstand:≤3mΩ
Paringssykluser:≥500
Brennbarhetsvurdering:UL 94 V-0
Alle materialer er RoHS-kompatibel
Smart gatebelysning– Sentraliserte dimme- og overvåkingssystemer med DALI eller 0-10V styring.
Tunnelbelysning– Kraftige armaturer med dimming og feilmelding.
Arkitektonisk og fasadebelysning– RGB og tunable-white-systemer som krever DMX-kontroll.
Stadion- og sportsbelysning– Høyeffekts lyskastere med dimming og kontroll på stedet.
Industriell High-Bay belysning– Lager- og fabrikkbelysning med bevegelsessensor og dagslyshøsting.
Marine og offshore belysning– Korrosjonsbestandig inventar for skip og offshoreplattformer.
Solcelledrevet belysning– Off-grid systemer med batteristyring og dimming.
Singapores landtransportmyndighet oppgraderte 25 000 gatelys til smarte LED-armaturer med sentralisert dimming og feilrapportering via DALI-protokollen. Prosjektet krevde kontakter som var i stand til å bære både strøm- og DALI-kontrollsignaler i en enkelt kabel – noe som reduserer installasjonskompleksiteten og kabelkostnadene. Reunion leverte M16-serien med 2+4 hybridkonfigurasjon (2 strømpinner for LED-driver, 4 signalpinner for DALI), IP67-forsegling og forhåndsmonterte PUR-kabler.Over 25 000 kontakter ble levert på tvers av prosjektet. Etter 2 års drift i Singapores tropiske klima (høy luftfuktighet, kraftig regn), rapporterte prosjekteten koblingsfeilrate på 0,01 %. Klienten krediterte 2+4-hybriddesignet for å muliggjøre en enkeltkabelinstallasjon, noe som reduserte ledningstiden med 35 % sammenlignet med tidligere separate strøm-/signalinstallasjoner.
| Sertifisering | Omfang |
| ISO 9001:2015 | Kvalitetsstyring – design, produksjon og ettersalgsservice. |
| ISO 14001:2015 | Miljøstyring – bekreftet avfallsreduksjon og bærekraftig praksis. |
| ISO 13485:2016 | Kvalitetsstyring av medisinsk utstyr—gjelder for M16 brukt i diagnose- eller overvåkingsutstyr. |
| UL anerkjent | Sikkerhetssertifisering på komponentnivå for nordamerikanske markeder. |
| RoHS | Begrensning av farlige stoffer – samsvar med EU-direktivet. |
Reunions M16 LED-kontaktproduksjonslinje opererer under streng prosesskontroll. IP67-tetning verifiseres på hver produksjonsbatch gjennom faktisk nedsenkingstesting. Testposter, materialsertifikater og inspeksjonsrapporter beholdes for hver batch, og støtter kvalitetsrevisjonene og kravene til kundedokumentasjon.
2+4 hybridkonfigurasjonen er spesielt verdifull forsmarte LED-lyssystemer der både strøm- og kontrollsignaler kreves:
2 strømpinner levere høy strøm (10A) ved 250V for LED-driveren.
4 signalpinner bære lavspente kontrollsignaler (f.eks. DALI, DMX, 0-10V dimming eller RS-485-data).
Ved å kombinere begge i én kontakt eliminerer du behovet for separate strøm- og signalkabler – noe som reduserer installasjonstid, kabelkostnad og panelplass. Dette er spesielt verdifullt for smart gatebelysning, der armaturer ofte er plassert langt fra hverandre, og å kjøre en enkelt hybridkabel er betydelig mer kostnadseffektivt enn å kjøre separate strøm- og styrekabler.
Ja – 2+4 hybridkonfigurasjonen gir4 uavhengige signalkontakter, slik at flere protokoller kan bæres i samme kontakt. For eksempel:
DALI krever 2 ledninger (data + jord).
DMX(RS-485) krever 3 ledninger (data+, data-, jord).
0-10V dimming krever 2 ledninger (dim + jord).
Med 4 signalpinner kan du støtte DALI (2 pinner) + en ekstra kontrollkanal, eller en full DMX-implementering (3 pinner) + en ekstra. For applikasjoner som krever flere signallinjer (f.eks. tunable-white + RGB-fargekontroll), anbefaler vi å bruke 5-, 6- eller 8-pinners konfigurasjoner. Vårt ingeniørteam kan hjelpe deg med å velge den optimale pin-konfigurasjonen for dine spesifikke protokollkrav.
For å oppnå og opprettholde IP67/IP68-tetning i utendørs LED-installasjoner, anbefaler Reunion:
Parringsmoment– Trekk til koblingsmutteren for hånd til O-ringen kommer i kontakt med paneloverflaten, og påfør deretter et ekstra moment på0,6-0,8Nmved hjelp av en momentnøkkel. Ikke overskrid 1,0Nm.
O-ring inspeksjon– Skift ut O-ringen hvis deformasjon, sprekker eller herding er synlig.
Utskiftingsplan– For utendørs LED-installasjoner (daglig termisk sykling, UV-eksponering, regn), skift ut O-ringer hvert 2.-3. år som en del av forebyggende vedlikehold.
Kabelbøyeradius– Oppretthold en minimum bøyeradius på5× kabeldiameter ved kontaktinngangen for å forhindre belastning på kabelpakningen.
Kabelorientering– For utendørs installasjoner, orienter kabelutgangen nedover for å forhindre at vann samler seg nær tetningsgrensesnittet.
Rengjøring– Rengjør kontakten utvendig med mildt rengjøringsmiddel og vann før du kobler til igjen for å forhindre at rusk kompromitterer forseglingen.
