Gjenforeningutvikler koblingsløsninger for applikasjoner som krever pålitelige elektriske tilkoblinger, praktisk drift og kompakt integrasjon. DeB-serien metall push-pull-kontakter en sirkulær kontakt designet rundt en push-pull selvlåsende mekanisme, som hjelper utstyrsprodusenter med å etablere sikre tilkoblinger samtidig som det forenkler rutinemessig sammenkobling og frakobling i industrielle, instrumenterings-, medisinske og andre elektroniske applikasjoner.
En Push-pull-kontakt i B-serien kombinerer et sirkulært metallhus med en push-pull-låsemekanisme for å støtte raske, sikre elektriske tilkoblinger. Avhengig av den valgte konfigurasjonen, kan denne kontaktfamilien romme flere kontaktarrangementer, forskjellige monteringsstiler og lodde-, krympe- eller PCB-termineringsalternativer. Disse egenskapene gjør det verdt å vurdere for utstyr som krever gjentatt tilkobling, plasseffektiv installasjon og pålitelig signal- eller kraftoverføring. Denne artikkelen forklarer hvordan kontakten fungerer, dens viktigste designfordeler, applikasjonsscenarier, utvalgskriterier og kvalitetshensyn. Den skisserer også den tekniske informasjonen kjøpere bør bekrefte med Reunion før de spesifiserer en kobling for et nytt design eller erstatningsprosjekt.

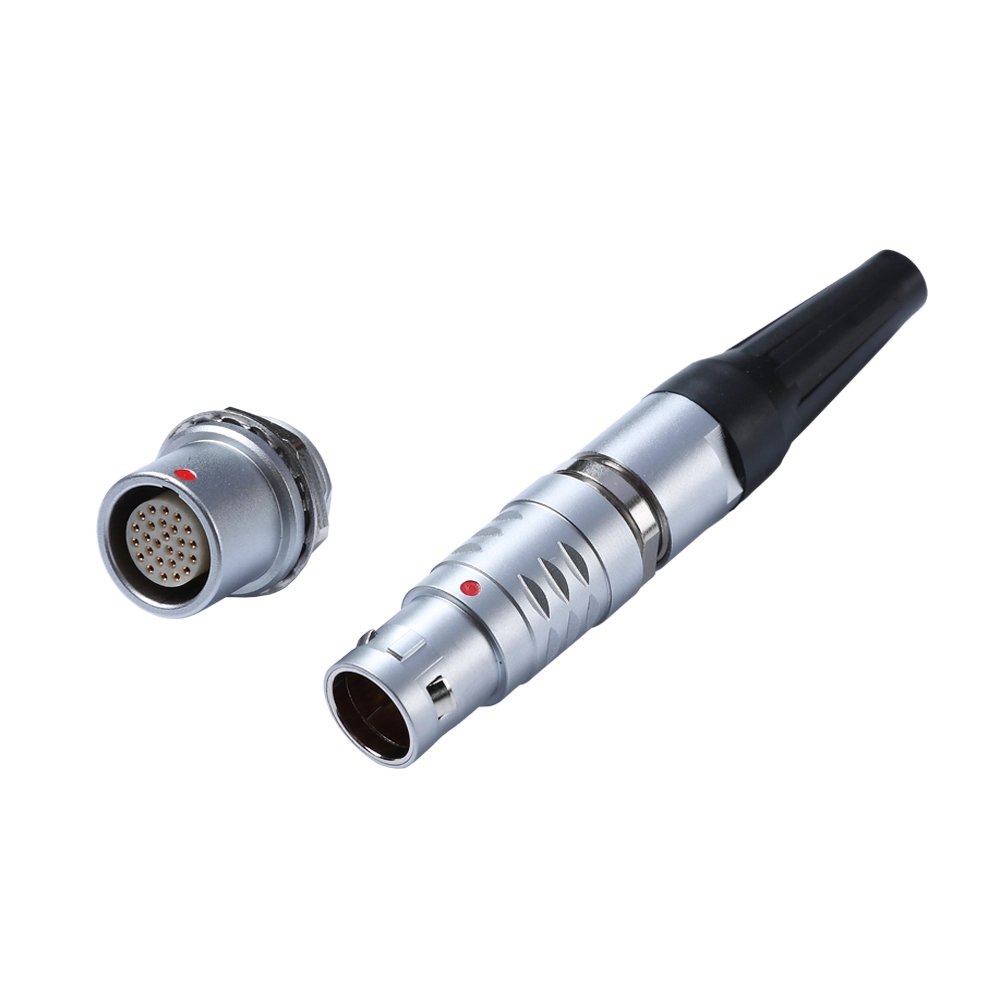

En Push-pull-kontakt i metall i B-serien er en sirkulær elektrisk kobling som bruker en push-pull-selvlåsende mekanisme for å koble til og fra sammenkoblende komponenter. I motsetning til konvensjonelle gjengede koblinger, som vanligvis krever rotasjonsstramming, lar en push-pull-design brukere opprette en forbindelse ved å sette pluggen inn i den kompatible kontakten. Låsemekanismen kobles inn når kontakten er riktig sammenkoblet og frigjøres gjennom den angitte trekkhandlingen.
Metallhuset gir et robust mekanisk grensesnitt og kan bidra til elektromagnetisk kompatibilitet når kontaktens skjermingsstruktur er korrekt integrert i utstyret. Avhengig av konfigurasjonen kan kontakten støtte elektrisk signaloverføring, strømforsyning eller en kombinasjon av kretskrav.
Gjenforenings B-serie produktinformasjon dekker flere koblingsstørrelser og konfigurasjoner. Tilgjengelige alternativer kan inkludere rette eller vinklede konstruksjoner, forskjellige kontaktarrangementer og alternative termineringsmetoder. Kjøpere bør konsultere gjeldende produkttegning og spesifikasjoner for å bekrefte de nøyaktige egenskapene til en valgt modell.
For detaljert produktinformasjon, besøk siden for Reunion B Series Metal Push-Pull Connector.
Push-pull-mekanismen er designet for å gjøre elektriske tilkoblingsoperasjoner enkle uten å ofre sikkerheten til det sammenkoblede grensesnittet. Virkemåten kan forstås i tre trinn.
Dette driftsprinsippet er spesielt nyttig i utstyr som krever hyppige tilkoblingsendringer, vedlikeholdstilgang eller drift i trange rom. Det kan redusere tiden brukt på repeterende koblingshåndtering sammenlignet med koblingssystemer som krever flere strammetrinn.
Låsemekanismen bør imidlertid ikke behandles som en erstatning for korrekt installasjon. Kabelbelastning, feiljustering av koblinger, inkompatible sammenkoblende deler og feil håndtering kan fortsatt kompromittere tilkoblingsytelsen. Brukere bør følge produsentens instruksjoner for sammenkobling, frigjøring og kabelhåndtering.
Den selvlåsende designen støtter rask sammenkobling og forsettlig utløsning. Det er nyttig når operatører trenger å koble til eller fra elektriske kretser regelmessig uten å skru på en koblingsmutter gjentatte ganger.
Metallskallet gir en holdbar koblingsstruktur og kan støtte skjermingskontinuitet i passende utformede systemer. Effektiv beskyttelse mot elektromagnetisk interferens avhenger av hele tilkoblingen, inkludert skallkontakt, kabelskjerming, jording og installasjonskvalitet.
Ulike utstyrsdesign krever forskjellig antall elektriske kretser. B-serien inkluderer flere kontaktkonfigurasjoner, slik at ingeniører kan vurdere alternativer i henhold til signalantall, strømkrav, tilgjengelig plass og kablingsarkitektur. Det nøyaktige antallet kontakter og deres elektriske karakterer må verifiseres for den valgte modellen.
Avhengig av produktkonfigurasjonen kan oppsigelsesvalg omfatte:
Kontaktstil, lederstørrelse, monteringsverktøy og installasjonsplass bør evalueres sammen før kontakten spesifiseres.
Tastefunksjoner hjelper til med å lede pluggen inn i riktig parringsretning. Dette kan redusere risikoen for feil justering og forbedre monteringskonsistensen, spesielt når utstyret inneholder flere lignende koblinger.
B-seriens metall Push-pull-kontakt kan vurderes for utstyr som drar nytte av et kompakt sirkulært grensesnitt og praktisk tilkoblingshåndtering. Faktisk egnethet avhenger av den valgte modellens elektriske, mekaniske og miljømessige karakterer.
For medisinske, sikkerhetskritiske eller andre regulerte bruksområder, må kontakten oppfylle kravene til den komplette utstyrsdesignen. En koblings generelle produktbeskrivelse fastslår ikke uavhengig samsvar med alle applikasjonsspesifikke standarder.
Å velge en kobling kun basert på utseende eller skallstørrelse kan føre til kompatibilitetsproblemer. Ingeniører og innkjøpsteam bør vurdere alle de elektriske og mekaniske kravene før de legger inn en bestilling.
Identifiser hvor mange strøm- og signalkretser utstyret trenger. Ta hensyn til den tiltenkte ledningsarkitekturen og bekreft om den valgte innsatsen støtter det nødvendige kontaktarrangementet. Ikke anta at koblinger med lignende ytre dimensjoner har identiske innvendige oppsett.
Sjekk merkestrømmen og arbeidsspenningen for den nøyaktige kontaktkonfigurasjonen. Disse verdiene kan variere med kontaktdiameter, kontaktantall, lederstørrelse, temperatur og driftsforhold. Den maksimale vurderingen for én modell bør aldri brukes automatisk for hele serien.
Velg lodde-, krympe- eller PCB-terminering i henhold til utstyrets design og produksjonsprosess. Bekreft nødvendig verktøy, kabelspesifikasjon, PCB-layout og tilgjengelig monteringsplass.
Kontroller støpsel- og stikkontaktens delenummer, skalldimensjoner, panelutskjæring, monteringsarrangement og kabeldiameterområde. For erstatningsprosjekter, sammenligne den eksisterende koblingens tegninger og kontaktordning i stedet for å stole på produktnavnet alene.
Gjennomgå driftstemperatur, fuktighet, vibrasjon, mekanisk støt, korrosjonseksponering og inntrengningsbeskyttelse. Velg et beskyttelsesnivå som passer til det tiltenkte miljøet og sørg for at den komplette sammensatte forbindelsen oppfyller kravet.
Tabellen nedenfor oppsummerer hovedfaktorene du bør vurdere når du vurderer en B-serie-kontakt for en ny utstyrsdesign.
| Seleksjonsfaktor | Hva du bør sjekke | Hvorfor det betyr noe |
|---|---|---|
| Kontaktantall | Antall og arrangement av elektriske kontakter | Sørger for at kontakten støtter de nødvendige kretsene |
| Elektriske karakterer | Merkestrøm, arbeidsspenning og kontaktspesifikasjoner | Bidrar til å forhindre elektrisk overbelastning og uegnede driftsforhold |
| Oppsigelsestype | Lodde-, krympe- eller PCB-konfigurasjon | Bestemmer ledningsmetode, verktøy og monteringskrav |
| Kontaktorientering | Rett eller vinklet konstruksjon, der tilgjengelig | Hjelper med å imøtekomme kabelføring og installasjonsplass |
| Låsing og justering | Kompatible sammenkoblingsdeler og nøkkelarrangement | Reduserer ukorrekt sammenkobling og utilsiktet frakoblingsrisiko |
| Miljøvern | IP-klassifisering, temperatur, fuktighet, vibrasjon og korrosjonsforhold | Støtter pålitelig drift i det tiltenkte miljøet |
| Servicekrav | Forventet parringsfrekvens og vedlikeholdstilgang | Hjelper med å avgjøre om koblingen passer arbeidsflyten |
Denne tabellen er en utvalgssjekkliste, ikke en erstatning for det offisielle produktdatabladet. Bekreft hver kritisk verdi mot gjeldende tekniske dokumentasjon for det eksakte delenummeret.
Riktig installasjon bidrar til å bevare kontaktytelsen gjennom utstyrets levetid. Selv en godt utformet kobling kan svikte for tidlig hvis den monteres feil eller utsettes for forhold utenfor de nominelle grensene.
Rengjøringsmetoder og smøremidler, hvis noen er tillatt, bør følge produsentens instruksjoner. Ikke-godkjente kjemikalier eller slipende verktøy kan skade kontaktbelegg, isolasjon eller tetningskomponenter.
For OEM-prosjekter og gjentatte produksjonsordrer bør kontaktkvaliteten vurderes gjennom dokumenterte krav i stedet for generelle krav alene. En strukturert evaluering kan hjelpe innkjøpsteam med å sammenligne leverandører og redusere integrasjonsrisiko.
Før du godkjenner en kobling, bør du vurdere følgende punkter:
Gjenforenings B-serie produktside gir et utgangspunkt for produktevaluering. For kritiske designbeslutninger bør kjøpere innhente gjeldende modellspesifikke spesifikasjoner og bekrefte at den foreslåtte konfigurasjonen oppfyller kravene deres.
Dens største fordel er kombinasjonen av push-pull selvlåsende operasjon og en sirkulær koblingsstruktur i metall. Denne designen kan forenkle gjentatt sammenkobling og frakobling samtidig som den støtter sikre tilkoblinger i kompatibelt utstyr.
Avhengig av valgt modell kan alternativene inkludere lodde-, krympe- og PCB-kontakter. Kjøpere bør bekrefte tilgjengelig termineringsstil og monteringskrav for det eksakte delenummeret.
Den kan være egnet for kompatibelt medisinsk og diagnostisk utstyr når dets elektriske, mekaniske, rengjørings- og miljøkrav samsvarer med applikasjonen. Den komplette enhetsprodusenten må verifisere alle relevante forskrifts- og sikkerhetskrav før bruk.
Nei. Miljøvern varierer etter koblingsdesign og konfigurasjon. Kjøpere bør sjekke den oppgitte IP-klassifiseringen og om den gjelder den sammenkoblede enheten, den usammenkoblede kontakten eller en annen spesifisert tilstand. Ikke anta at et metallhus alene gir vanntett beskyttelse.
Oppgi nødvendig kontaktantall, elektriske klassifiseringer, plugg- og stikkontakttyper, termineringsmetode, kabeldimensjoner, monteringskrav, driftsmiljø og estimert bestillingsmengde. Et eksisterende delenummer, tegning eller prøve kan også hjelpe leverandøren med å vurdere kompatibilitet.
En Push-pull-kontakt i metall i B-serien kan være et praktisk valg for utstyr som krever praktisk tilkoblingshåndtering, sikker selvlåsing og et kompakt sirkulært elektrisk grensesnitt. Riktig konfigurasjon avhenger av kontaktantall, strøm- og spenningsklassifiseringer, termineringsmetode, mekanisk kompatibilitet og miljøkrav. Ved å sjekke de detaljerte spesifikasjonene og validere koblingen innenfor det tiltenkte utstyret, kan ingeniører og innkjøpsteam ta sikrere innkjøpsbeslutninger. Utforsk B Series Metal Push-Pull Connector fra Reunion for å se den tilgjengelige produktinformasjonen. Hvis du planlegger et nytt design, erstatter en eksisterende kobling, eller kjøper komponenter for volumproduksjon,kontakt ossfor å diskutere dine tekniske krav, bekrefte kompatible konfigurasjoner og be om produktdetaljer for applikasjonen din.
-
