Artikkelsammendrag:DeS-serien metall push-pull-kontaktkombinerer kompakt konstruksjon, sikker push-pull-låsing, full EMC-skjerming og fleksible kontaktkonfigurasjoner for utstyr der tilkoblingssikkerhet og begrenset installasjonsplass betyr noe. Utviklet avGjenforening, serien er designet for medisinsk utstyr, test- og måleinstrumenter, bærbar teknologi og bærbare elektroniske systemer. Med skallstørrelser 0–2, flere kontaktalternativer, mer enn 5000 paringssykluser og et temperaturområde ned til -45°C, gir det en praktisk balanse mellom miniatyrisering, holdbarhet og elektrisk ytelse.
Innholdsfortegnelse
- Hva er S-seriens metall Push-pull-kontakt?
- Hva er de viktigste fordelene med S-serien?
- Hva er de viktigste tekniske spesifikasjonene?
- Hvor brukes S-seriens metall Push-pull-kontakt?
- Hvordan bør ingeniører velge riktig kobling?
- Hvordan kan S-serien tilpasses?
- Hvordan kontrollerer Reunion produktkvalitet?
- Ofte stilte spørsmål

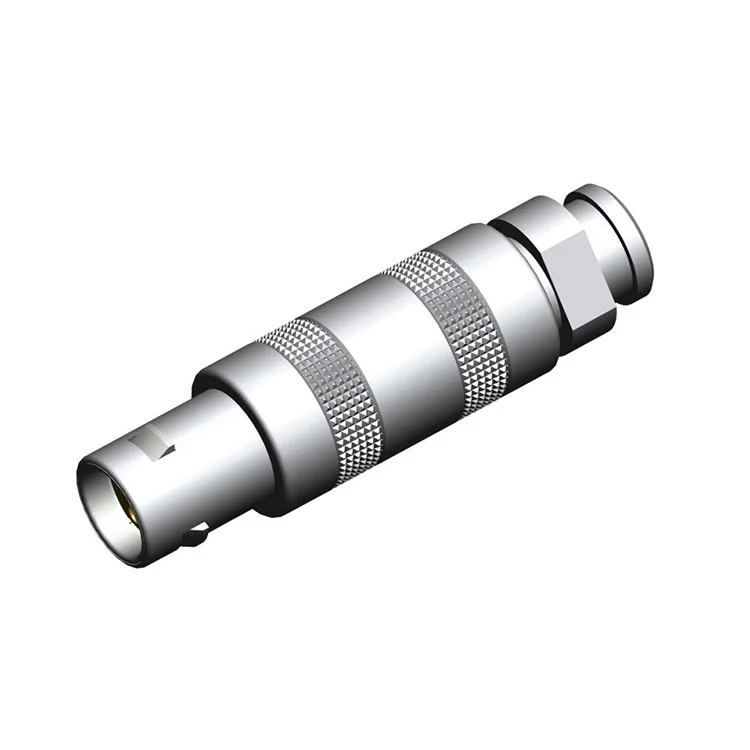

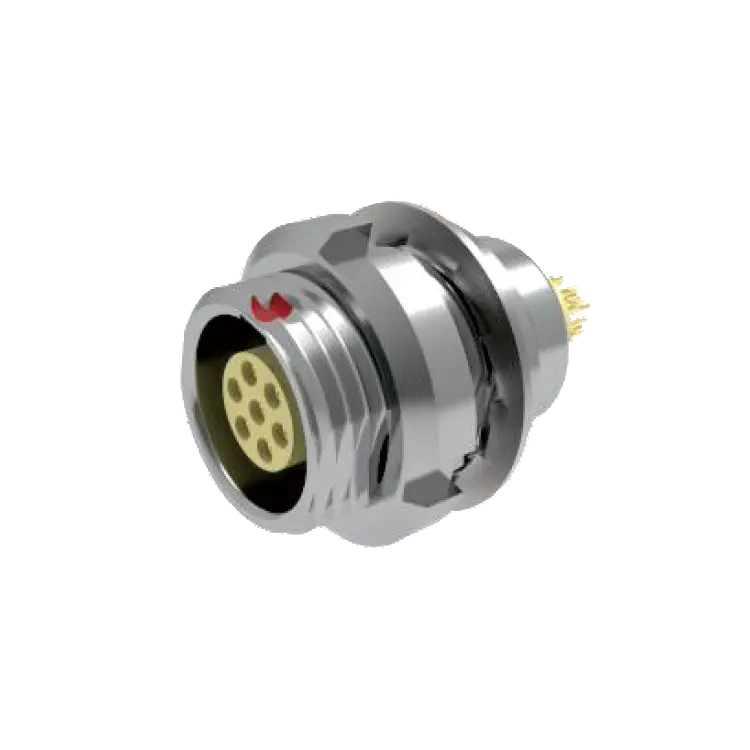

Hva er S-seriens metall Push-pull-kontakt?
DeS-serien metall push-pull-kontakter en kompakt sirkulær kontakt utviklet for applikasjoner som krever pålitelige elektriske tilkoblinger i begrensede installasjonsplasser. I motsetning til konvensjonelle gjengede koblinger, tillater dens push-pull-selvlåsende mekanisme rask til- og frakobling samtidig som den gir taktil og hørbar tilbakemelding når tilkoblingen er riktig koblet til.
Gjenforening posisjonerer S-serien for bærbart og plassbegrenset utstyr der koblingsstørrelse, mekanisk pålitelighet, skjerming og brukervennlighet alle påvirker systemdesign. Metallkonstruksjonen gir mekanisk styrke og 360-graders elektromagnetisk skjerming, mens den slanke profilen bidrar til å minimere fremspring fra utstyrspanelet.
Serien er tilgjengelig i flere skallstørrelser og kontaktkonfigurasjoner. Avhengig av konfigurasjonen, kan ingeniører velge lodde- eller PCB-terminering for å matche ulike monteringskrav. Denne fleksibiliteten gjør kontakten egnet for både kompakte prototyper og volumprodusert profesjonelt utstyr.
Hva er de viktigste fordelene med S-serien?
Koblingsvalg er sjelden basert på en enkelt spesifikasjon. For bærbar elektronikk og profesjonelt utstyr må designere vanligvis balansere installasjonsplass, tilkoblingssikkerhet, signalintegritet, holdbarhet og produksjonskrav. S-serien adresserer disse faktorene gjennom flere designfunksjoner.
Kompakt og lett konstruksjon
Den lavprofilerte designen reduserer mengden kontakthus som strekker seg utover monteringsoverflaten. Dette er spesielt verdifullt i håndholdte instrumenter og kompakte chassis der hver millimeter med panelplass betyr noe.
Rask Push-pull-låsing
Den selvlåsende mekanismen støtter rask enhåndsbetjening. Et hørbart klikk og taktil tilbakemelding hjelper operatører med å identifisere vellykket engasjement, noe som er spesielt nyttig når koblinger må installeres i begrensede eller visuelt begrensede posisjoner.
360-graders EMC-skjerming
Helmetallhuset gir kontinuerlig elektromagnetisk skjerming rundt tilkoblingsgrensesnittet. De publiserte spesifikasjonene indikerer mer enn 60 dB demping ved 100 MHz, noe som gjør serien egnet for utstyr der elektromagnetisk interferens kan påvirke sensitive signaler.
Høy parringsholdbarhet
S-serien er designet for gjentatt tilkobling og frakobling, med en vurdert holdbarhet på mer enn 5000 paringssykluser. Dette er viktig for testutstyr, medisinske instrumenter og bærbare systemer som ofte vedlikeholdes eller rekonfigureres.
- Montering av lavprofilpanel
- Push-pull selvlåsende operasjon
- Metallhus for elektromagnetisk skjerming
- Flere skallstørrelser og kontaktkonfigurasjoner
- Mer enn 5000 paringssykluser
- Driftstemperaturalternativer fra -45°C til +125°C
Hva er de viktigste tekniske spesifikasjonene?
Det er viktig å forstå de elektriske og mekaniske spesifikasjonene før du integrerer en sirkulær kontakt i et nytt produkt. Følgende spesifikasjoner oppsummerer den publiserte konfigurasjonen av S-serien.
| Parameter | S-seriens spesifikasjon |
|---|---|
| Skallmateriale | Messing, standard |
| Skallstørrelser | 0, 1 og 2 |
| Kontaktalternativer | 2 til 6 pinner på den refererte konfigurasjonen; alternativer med høyere tetthet kan være tilgjengelige |
| Nåværende vurdering | 5A til 15A per kontakt, avhengig av kontaktmåler |
| Spenningsklassifisering | 200V til 500V AC/DC |
| Paringssykluser | Mer enn 5000 operasjoner |
| Temperaturområde | -45°C til +125°C |
| EMI-skjerming | 360° metallskjerming; >60 dB demping ved 100 MHz |
| Inntrengningsbeskyttelse | IP50 standard |
| Saltspraymotstand | Mer enn 72 timer |
| Kontakt motstanden | ≤5 mΩ initial |
| Isolasjonsmotstand | ≥5000 MΩ ved 500 VDC |
Faktiske vurderinger bør alltid verifiseres mot den spesifikke kontaktkonfigurasjonen, kontaktstørrelsen, termineringsmetoden og tiltenkte driftsforhold før endelig produktkvalifisering.
Hvor brukes S-seriens metall Push-pull-kontakt?
Kombinasjonen av kompakte dimensjoner, rask låsing, skjerming og mekanisk holdbarhet gjør S-serien egnet for utstyr som krever hyppig tilkobling og samtidig opprettholde et lite total fotavtrykk.
Medisinsk og diagnostisk utstyr
Bærbare ultralydsystemer, pasientmonitorer, pulsoksimetre, elektrokirurgisk utstyr og diagnostiske instrumenter kan dra nytte av kompakte kontakter som forblir sikre under utstyrsflytting og service. Koblingens pålitelighet er spesielt viktig når elektriske signaler må forbli stabile ved gjentatt bruk.
Test- og måleutstyr
Håndholdte oscilloskoper, multimetre, logikkanalysatorer, kalibreringsutstyr og miljøtestinstrumenter krever ofte kompakte eksterne grensesnitt. Push-pull-mekanismen kan forenkle hyppige tilkoblingsendringer mens metallskallet bidrar til å beskytte sensitive signaler mot elektromagnetisk interferens.
Bærbar og bærbar teknologi
Industrielle eksoskjeletter, bærbare overvåkingssystemer, hodemontert utstyr og annen bærbar elektronikk kan møte strenge plass- og vektbegrensninger. En slank sirkulær kontakt gir designere et annet alternativ når konvensjonelle større grensesnitt er uegnet.
Profesjonelt audiovisuelt utstyr
Bærbare opptakere, kringkastingskameraer, trådløse sendere og relatert profesjonelt utstyr kan kreve kontakter som tåler gjentatt håndtering. Et hurtiglåsende grensesnitt kan forbedre feltbrukbarheten uten å stole på en langvarig gjenget parringsprosess.
Hvordan bør ingeniører velge riktig kobling?
Å velge en kontakt bør begynne med de faktiske elektriske, mekaniske, miljømessige og installasjonskravene til utstyret i stedet for bare å velge den minste tilgjengelige modellen.
- Bestem kontaktkravet:Identifiser antall strøm- og signalkretser som trengs og la tilstrekkelig plass til fremtidige designendringer.
- Sjekk elektriske karakterer:Sammenlign driftsspenning og strøm med kontaktens nominelle verdier, ta kontaktmåler og temperatur i betraktning.
- Vurder tilgjengelig plass:Bekreft skallstørrelse, panelutskjæring, koblingsdybde, kabelføring og klaring rundt det sammenkoblede grensesnittet.
- Vurder paringsfrekvens:For ofte vedlikeholdt utstyr, prioriter koblinger designet for gjentatte sammenkoblingssykluser.
- Gjennomgå miljøforhold:Temperatur, vibrasjoner, støt, fuktighet, korrosjon og elektromagnetisk interferens kan alle påvirke koblingsvalget.
- Definer oppsigelsesmetoden:Bestem om lodde-, PCB- eller kabelmonteringsterminering passer best med produksjonsprosessen.
For OEM-prosjekter er det også nyttig å evaluere kontakten sammen med kabelmontering, bakskall, strekkavlastning, panelstruktur og ledningsskjema. Denne tilnærmingen reduserer integrasjonsproblemer i senere produksjonsfaser.
Hvordan kan S-serien tilpasses?
Ulike utstyrsplattformer krever ofte forskjellige koblingskonfigurasjoner. Reunion tilbyr tilpasningsmuligheter som gjør at S-serien kan tilpasses spesifikke krav til mekanisk og kabelmontering.
| Tilpasningsområde | Tilgjengelige alternativer |
|---|---|
| Skallfinish / farge | Sølv, svart eller utvalgte RAL-farger |
| Kontakt Plating | Alternativer for gull, sølv eller tinn |
| Kabelmåler | 32AWG til 20AWG |
| Jakkematerialer | PVC, PUR, silikon eller PTFE |
| Lasermerking | Logo, delenummer, strekkode eller annen identifikasjon |
| Emballasje | Antistatiske rør, tape-and-reel og tilpasset merking |
Tilpassede kabelenheter kan også leveres med utvalgte lengder, målere, skjermingskonfigurasjoner og overstøpte strekkavlastningsstøvler. Dette kan forenkle innkjøp ved å la en OEM kjøpe en kobling og en klar til å installere kabelmontering som én integrert komponent.
Hvordan kontrollerer Reunion produktkvalitet?
For profesjonelle koblinger er konsekvent produksjon like viktig som den grunnleggende produktdesignen. Reunion opplyser at produksjonsprosessen dekker presisjonsmaskinering, overflatebehandling, kontaktstempling og plating, innsatsstøping, montering, elektrisk testing, mekanisk testing og pakking.
Kritiske produksjonsdimensjoner kontrolleres gjennom presisjonsmaskinering og prosessovervåking. Ferdige produkter gjennomgår elektrisk og mekanisk inspeksjon, inkludert kontaktmotstand, isolasjonsmotstand, dielektrisk motstand, kontinuitet, sammenkoblingskraft og visuelle kontroller.
I henhold til produktinformasjonen inkluderer Reunions kvalitetssystem ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL-anerkjent status og RoHS-overholdelse. Selskapet opplyser også at S-seriens kontakter mottar 100 % elektrisk og mekanisk testing før forsendelse.
For OEM-kjøpere kan denne kombinasjonen av produksjonskontroll, testing, sporbarhet og tilpasningsstøtte være verdifull når koblingsytelsen direkte påvirker påliteligheten til det ferdige produktet.
Ofte stilte spørsmål
Hva skiller S-serien fra en konvensjonell gjenget kontakt?
Hovedforskjellen er push-pull selvlåsende mekanisme. Det gjør det mulig for operatøren å koble sammen og frigjøre kontakten raskt uten å rotere en koplingsmutter, noe som gjør den spesielt praktisk for bærbart utstyr, blindparingssituasjoner og applikasjoner som krever hyppige forbindelsesendringer.
Hvor mange paringssykluser kan S-serien støtte?
Den publiserte spesifikasjonen indikerer mer enn 5000 paringsoperasjoner. Den faktiske levetiden kan avhenge av kontaktens konfigurasjon, driftsmiljø, sammenkoblingsforhold og vedlikeholdspraksis.
Er S-serien egnet for medisinsk utstyr?
Ja. Serien er posisjonert for medisinsk diagnose- og behandlingsutstyr, og Reunion opplyser at kvalitetssystemet inkluderer ISO 13485:2016. Imidlertid forblir det komplette ferdige medisinske utstyret ansvarlig for sine egne gjeldende regulatoriske og sikkerhetskrav.
Kan Reunion levere tilpassede kabelmontasjer?
Ja. Kabelsammenstillinger kan tilpasses etter kabeltype, mål, lengde, skjerming, mantelmateriale og strekkavlastningsdesign. Alternativene inkluderer PVC-, PUR-, silikon- og PTFE-kabelmaterialer, med målere fra 32AWG til 20AWG.
Hvilket temperaturområde er tilgjengelig?
Det publiserte standardområdet er -45°C til +125°C. Ingeniører bør bekrefte temperaturklassifiseringen til den nøyaktige kontakten, kontaktkonfigurasjonen, kabelen og monteringen før den brukes i ekstreme temperaturer.
Kan kontakten tilpasses med en firmalogo eller delenummer?
Ja. Reunion viser lasergravering som et tilpasningsalternativ, slik at kundene kan merke skallet med en logo, delenummer, strekkode eller annen identifikasjonsinformasjon.
Konklusjon
S-seriens metall push-pull-kontakt er designet for ingeniører som trenger en kompakt, sikker og holdbar tilkoblingsløsning uten å ofre skjerming eller servicevennlighet. Dens push-pull låsemekanisme, metallkonstruksjon, flere skallstørrelser, fleksible termineringsmuligheter og mer enn 5000 paringssykluser gjør den godt egnet for medisinsk utstyr, testinstrumenter, bærbar elektronikk, bærbare systemer og profesjonelle audiovisuelle applikasjoner. Hvis du utvikler et nytt produkt eller ser etter en pålitelig erstatningskontakt, kan du besøke Reunions S Series-produktside for å se tilgjengelige konfigurasjoner og kontaktalternativer. For tilpassede spesifikasjoner, kabelsammenstillinger, OEM-krav eller volumkjøp,kontakt ossfor å diskutere søknaden din med Reunions ingeniørteam og be om en passende løsning.
