Endoskopi:

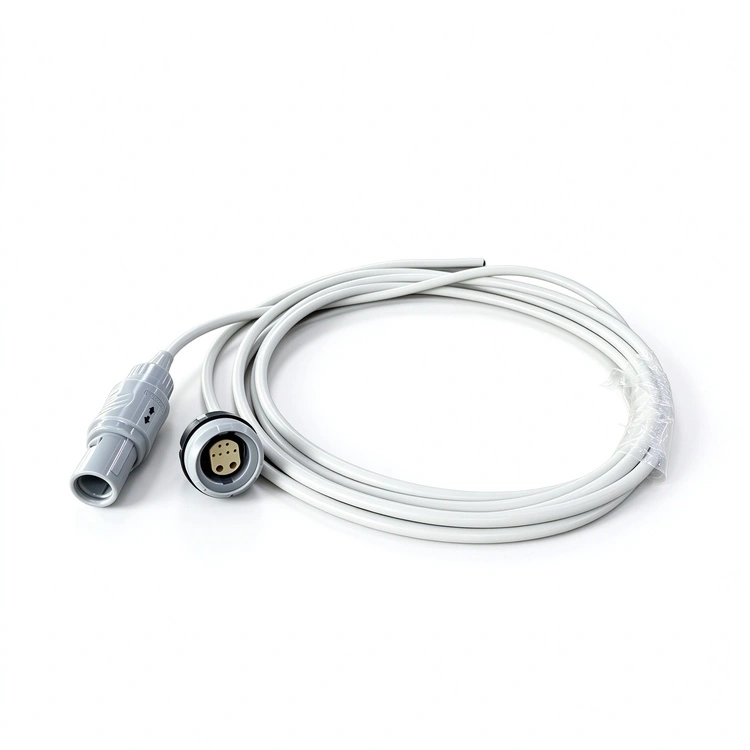

Medical Endoscope Cable Assembly er Reunions spesialiserte sammenkoblingsløsning for endoskopisk bildebehandling og kirurgisk instrumentering, designet for å møte de strenge kravene til minimalt invasive prosedyrer. Denne kabelenheten kombinerer ultrafleksible, høysyklusledere med koblinger av medisinsk kvalitet og overstøping for å skape et pålitelig, holdbart grensesnitt mellom endoskopkamerahodet og bildebehandlingssystemet.

Kabelkonstruksjonen inneholder ledere med høyt antall tråder med presisjonsimpedanskontroll for å opprettholde signalintegriteten for HD-videooverføring (4K og utover), mens den ytre kappen er laget av biokompatible, steriliserbare materialer. Sammenstillingen har integrert strekkavlastning og bøyebegrensende elementer for å beskytte kabelens ømfintlige indre strukturer under gjentatte håndterings- og steriliseringssykluser.

Primære applikasjonsfelt

GI-endoskopi – Gastroskoper, koloskoper og duodenoskoper.

Artroskopi – Fellesvisualisering for ortopediske operasjoner.

Laparoskopi – Abdominale og bekkendiagnostiske og kirurgiske prosedyrer.

ØNH-endoskopi – Visualisering av sinus og larynx.

Urologi – Cystoskopi og ureteroskopi.

Nevroendoskopi – hjerne- og ventrikkelvisualisering.

Veterinær endoskopi – Diagnostisk og kirurgisk endoskopi i dyremedisin.

Radiofrekvensplasmakirurgisystem:

Vi øker avstanden mellom høyspentpinnene og lavspentpinnene, legger til skillevegger og skiller høyspentpinnene fra lavspentpinnene med skillevegger for å møte kundens krav om 2000V høyspenning.

Med tanke på den totale kostnaden for forbruksmateriell, bruker vi plastkoblinger. Hylseskallet er laget av PSU med høy vedlikehold, isolatoren er laget av PEEK, sokkelhullene er laget av 12u gullstråle kobberbelegg, som oppfyller kundens krav om en levetid på 10 000 sykluser for hele maskinen. Pluggen er laget av vanlige materialer, og pinnene er belagt med 1u tykkelse gull. Kostnaden er lav nok til å oppfylle kravet om engangsbruk.

Primære applikasjonsfelt

Arytmi, svulst, gynekologi og obstetrikk

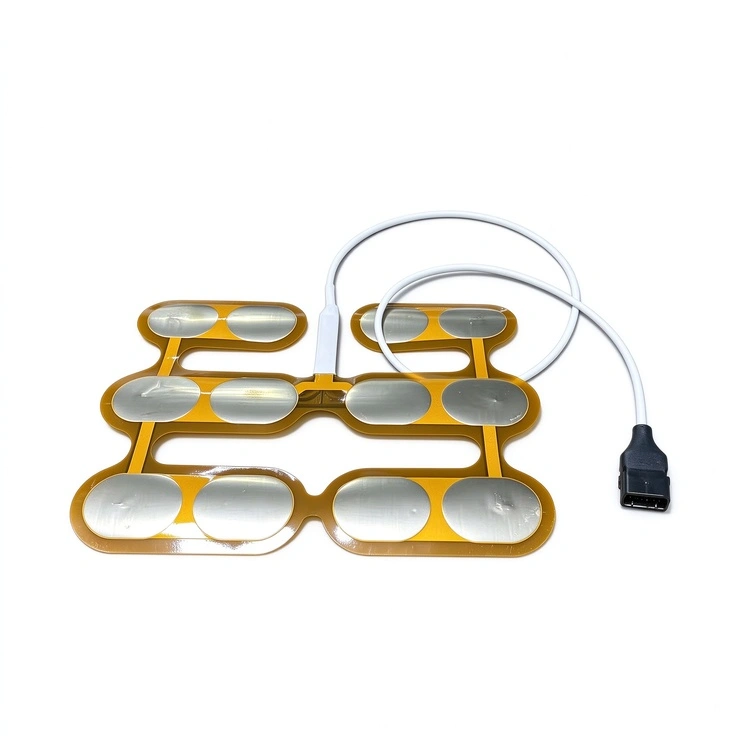

Medisinsk engangskabelenhet：

I medisinsk engangsutstyr er ikke den medisinske engangskabelenheten en vare – det er et kritisk grensesnitt for pasientsikkerhet. Reunion lager ikke bare kontakter. Vi fokuserer også på design og produksjon av medisinske engangskabelenheter – konstruert for engangs-EKG, SpO₂, radiofrekvensablasjonskirurgi og pasientovervåking, med validert biokompatibilitet og 100 % elektrisk testing per enhet.

Primære applikasjonsfelt

Otolaryngologi - Hode- og nakkekirurgi, idrettsmedisin + leddkirurgi, ortopedi + ryggradskirurgi, kjevekirurgi

Sertifiseringer og kvalitetssikring

Ofte stilte spørsmål (FAQ)

Hvordan sikrer Reunion 4K-videosignalintegritet i fleksible kabelsammenstillinger?

4K-videooverføring krever presis impedanskontroll og skjerming. Reunion oppnår dette gjennom:

Kontrollert impedans – Vi opprettholder 75 Ω (enkeltende) eller 100 Ω (differensial) impedans gjennom nøye ledergeometri og dielektrisk valg.

Flerlags skjerming – Folie + fletteskjerming gir >95 % dekning for å forhindre signalforringelse fra EMI.

Differensial-par-konstruksjon – For 4K-signaler som krever differensialoverføring, bruker vi tvunnet-par-konstruksjon med kontrollert lengdetilpasning.

100 % TDR-testing – Hver enhet er testet for impedanskonsistens og signalintegritet.

Våre kabelsammenstillinger er designet for å møte HD- og 4K-signalkrav spesifisert av OEM-er for medisinske kamerasystemer.

Hva er den typiske ledetiden for en tilpasset medisinsk kabelmontering, og hvilken minimumsbestilling gjelder?

Prototypeprøver – 10–15 dager (1–10 sammenstillinger).

Pilotproduksjon – 17–20 dager (50–100 sammenstillinger).

Produksjonsordrer – 25–30 uker (100+ monteringer).

Minimumsbestillingen for tilpassede kabelsammenstillinger er vanligvis 10 stykker for standardkonstruksjoner (standard kappemateriale, standardkoblinger). For komplekse sammenstillinger med tilpasset koblingsverktøy eller spesialiserte materialer, kan minimumsbestillingen være høyere; vi anbefaler å diskutere dine krav med ingeniørteamet vårt for å optimalisere kostnadene og ledetiden.
