Artikkelsammendrag:Ettersom industrielle Ethernet-nettverk blir stadig viktigere innen automasjon, maskinsyn, overvåking, LED-systemer og smart utstyr, påvirker påliteligheten av koblinger direkte dataintegriteten og systemets oppetid.Gjenforening'sRJ45 signalkontaktkombinerer det velkjente RJ45-grensesnittet med mekanisk beskyttelse av industriell kvalitet, fleksible monteringskonfigurasjoner og pålitelig elektrisk ytelse. Med støtte for datahastigheter på opptil 10 Gbps, CAT5e til og med CAT7-kabler, IP50/IP67-beskyttelsesalternativer og minst 2000 paringssykluser, er den designet for applikasjoner der vanlige kommersielle RJ45-kontakter kanskje ikke gir tilstrekkelig miljømessig holdbarhet eller langsiktig stabilitet.

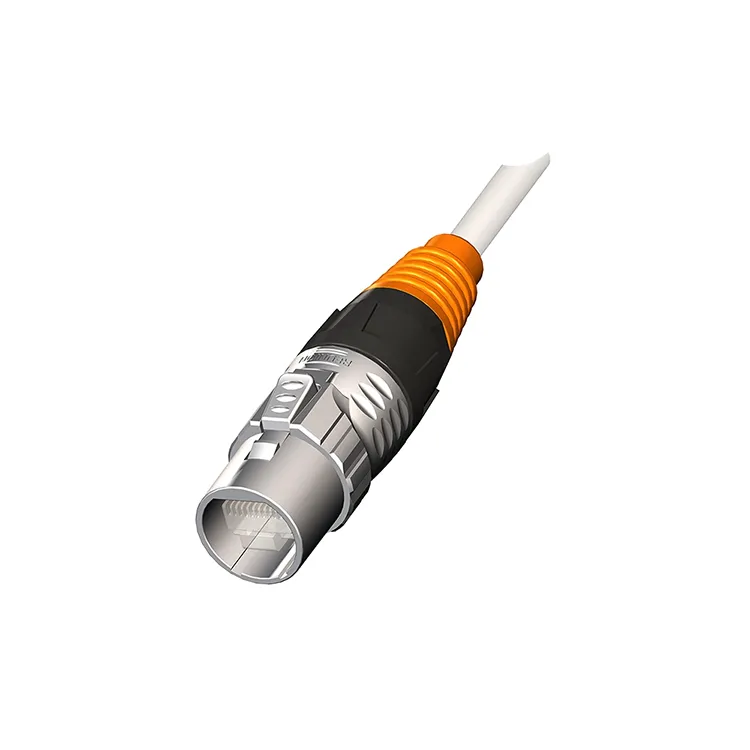

AnRJ45 signalkontakter en Ethernet-forbindelseskomponent designet for å etablere en pålitelig fysisk forbindelse mellom nettverksutstyr, kabler, kontrollsystemer og industrielle enheter. Mens konvensjonelle RJ45-kontakter er mye brukt i kontorer og kommersielle nettverk, utsetter industrielle applikasjoner ofte kontaktene for vibrasjoner, fuktighet, støv, temperaturendringer, gjentatt sammenkobling og mekanisk stress.
Av denne grunn legger industrielle RJ45-designer vanligvis større vekt på mekanisk beskyttelse, låsemekanismer, tetning, materialvalg og langsiktig elektrisk stabilitet. Reunions løsning kombinerer standard RJ45-grensesnitt med industriorientert konstruksjon for applikasjoner inkludert fabrikkautomatisering, maskinsyn, utendørs overvåking, LED-skjermer og industrielle kommunikasjonssystemer.
Kontakten støtter Ethernet-kommunikasjon på tvers av nettverk som PROFINET, EtherNet/IP, EtherCAT og standard TCP/IP. Avhengig av konfigurasjonen kan den også leveres med kabelmontering, panelmontering eller PCB-montering, noe som gjør det enklere for ingeniører å integrere kontakten i forskjellige utstyrsstrukturer.
Ethernet-nettverk som brukes i industrielle miljøer har andre krav enn typiske kontornettverk. En kobling installert inne i et kontrollert IT-rom kan sjelden møte vann, olje, vibrasjoner, støv eller gjentatte mekaniske bevegelser. Derimot kan et industrielt kommunikasjonsgrensesnitt installeres inne i kontrollskap, robotceller, produksjonsmaskineri, utendørsutstyr eller inspeksjonssystemer.
En pålitelig industrikontakt bør derfor løse flere praktiske problemer:
Disse faktorene blir spesielt viktige når en Ethernet-kobling er ansvarlig for maskinkontroll, sanntidsdatautveksling, kamerakommunikasjon eller ekstern utstyrsovervåking.
En godt konstruert industrikontakt skal balansere elektrisk ytelse, mekanisk holdbarhet og installasjonsvennlighet. Reunions RJ45-signalkontakt inneholder flere funksjoner beregnet for krevende Ethernet-applikasjoner.
| Trekk | Gjenforening RJ45 signalkontakt | Teknisk fordel |
|---|---|---|
| Datahastighet | Opptil 10 Gbps | Støtter høyhastighets Ethernet-kommunikasjon |
| Bolig | Sinklegering, PA6 valgfritt | Gir mekanisk beskyttelse og konfigurasjonsfleksibilitet |
| Beskyttelse | IP50 / IP67 når sammenkoblet | Egnet for ulike miljøforhold |
| Paringssykluser | ≥2000 | Støtter gjentatt vedlikehold og utstyrsservice |
| Driftstemperatur | -40°C til +85°C | Egnet for brede industrielle temperaturforhold |
| Kabelutgang | 180° rett / 90° rett vinkel | Forbedrer installasjonsfleksibiliteten i kompakt utstyr |
| Avslutning | Loddekopp eller IDC | Støtter ulike felt- og monteringskrav |
En bemerkelsesverdig designfunksjon er det hurtigsvingende låsesystemet. Sammenlignet med et enkelt grensesnitt med friksjonstilpasning, kan en dedikert låsemekanisme gi ekstra tilkoblingssikkerhet der det forventes vibrasjoner eller gjentatte bevegelser.
Å velge en Ethernet-kontakt bør begynne med nettverkets elektriske og miljømessige krav i stedet for utseende alene. Ingeniører bør evaluere overføringshastighet, impedans, kontaktmotstand, driftstemperatur, beskyttelsesnivå, kabelkompatibilitet og mekanisk konfigurasjon.
| Spesifikasjon | Typisk gjenforeningsverdi | Hvorfor det betyr noe |
|---|---|---|
| Karakteristisk impedans | 100 Ω ± 5 % | Bidrar til å opprettholde passende differensialsignaladferd |
| Nåværende vurdering | 1,5 A per kontakt | Definerer evne til kontinuerlig kontaktstrøm |
| Spenningsklassifisering | 50 V | Definerer den angitte arbeidsspenningen |
| Kontakt motstanden | ≤10 mΩ initial | Lavere motstand støtter stabil elektrisk kontakt |
| Isolasjonsmotstand | ≥500 MΩ ved 500 VDC | Indikerer isolasjonsytelse |
| Kabelkompatibilitet | CAT5e / CAT6 / CAT6a / CAT7 | Gir fleksibilitet for Ethernet-systemdesign |
| Driftstemperatur | -40°C til +85°C | Støtter krevende temperaturmiljøer |
For høyhastighetssystemer bør ingeniører også vurdere innsettingstap, returtap, kabelkonstruksjon, skjermingsstrategi, jording og hele overføringskanalen. Koblingsytelsen kan ikke evalueres uavhengig av kabelen, termineringsmetoden og nettverksarkitekturen.
Gjenforening spesifiserer støtte for CAT5e-, CAT6-, CAT6a- og CAT7-kabler, inkludert strengede eller solide ledere i det angitte AWG 26–22-området. Dette gjør at kontakten kan vurderes for både standard Ethernet-infrastruktur og industrielle kommunikasjonssystemer med høyere ytelse.
Allsidigheten til Ethernet gjør RJ45-grensesnitt relevante på tvers av mange industrielle og kommersielle systemer. En robust versjon blir spesielt nyttig når kontakten må tåle miljømessige eller mekaniske påkjenninger.
Automatiserte produksjonslinjer er avhengig av kommunikasjon mellom PLSer, kontrollere, sensorer, stasjoner, industrielle datamaskiner og annet nettverksutstyr. Et holdbart Ethernet-grensesnitt kan bidra til å opprettholde stabile tilkoblinger under kontinuerlig drift.
Industrielle kameraer kan generere betydelige mengder bildedata. Høyhastighets Ethernet-tilkobling er derfor viktig for overføring av inspeksjonsinformasjon mellom kameraer, industrielle datamaskiner og kontrollsystemer.
Utendørs overvåkingsutstyr kan oppleve regn, støv, temperaturvariasjoner og fysisk eksponering. En passende IP-klassifisert kontakt kan gi ekstra beskyttelse ved Ethernet-grensesnittet.
Store LED-skjermer og profesjonelt lysutstyr krever ofte pålitelig kontroll og datakommunikasjon. En kontakt med fleksible kabelutganger og sikker låsing kan forenkle installasjon i utstyr med begrenset plass.
Styreskap kan inneholde flere kommunikasjonsgrensesnitt i et begrenset område. Konfigurasjoner for panelmontering og PCB-montering gir ekstra integreringsalternativer for utstyrsprodusenter og systemintegratorer.
Når du kjøper en industriell Ethernet-kontakt, bør kjøpere definere applikasjonen før de sammenligner individuelle produkter. Følgende sjekkliste kan bidra til å begrense utvalget:
For skreddersydde prosjekter bør kjøpere også oppgi forventede bestillingsmengder, kabellengde, koblingsorientering, merkingskrav, husmaterialpreferanser og installasjonsbegrensninger. Disse detaljene lar leverandøren anbefale en konfigurasjon i stedet for bare å tilby en standard katalogdel.
Gjenforening er en Kina-basert kontaktprodusent med erfaring innen kraft, signal, industriell automasjon, vanntett kontakt og kabelmonteringsprodukter. Produksjonsmulighetene inkluderer koblingsdesign, sprøytestøping, lodding, skjæring og stripping av tråder, montering og kabelmontering.
For RJ45-produktlinjen opplyser Reunion at hver enhet gjennomgår elektrisk testing før forsendelse. Selskapet tilbyr også kabelmonterings-, panelmonterings- og PCB-monteringskonfigurasjoner, sammen med rette og rettvinklede kabelutganger. Disse alternativene kan være nyttige for OEM-er og systemintegratorer som utvikler utstyr med forskjellige mekaniske oppsett.
Gjenforenings bredere produksjonsvirksomhet inkluderer et produksjonsanlegg på cirka 4000 kvadratmeter, rundt 150 ansatte og 10 produksjonslinjer. FoU-teamet inkluderer mer enn 10 erfarne ingeniører, mens selskapet rapporterer mer enn 30 tilpassede prosjekter årlig. Selskapet opplyser også at kvalitetssystemet inkluderer ISO 9001, ISO 14001 og ISO 13485-sertifiseringer, med ytterligere samsvarsdokumentasjon som RoHS og REACH tilgjengelig for aktuelle produkter.
For kjøpere som vurderer en signalkontaktleverandør, kan disse produksjons- og ingeniørevnene vurderes sammen med produktspesifikasjoner, testprosedyrer, tilpasningskrav og leveringsforventninger.
Gjenforening RJ45-signalkontakten er spesifisert for dataoverføring på opptil 10 Gbps når den brukes med passende CAT6a- eller CAT7-kabler og kompatibelt nettverksutstyr. Faktisk systemytelse avhenger av hele Ethernet-kanalen, inkludert kabel, terminering og aktive enheter.
Utvalgte konfigurasjoner gir IP67-beskyttelse når de er sammenkoblet, noe som gjør dem egnet for applikasjoner der beskyttelse mot støv- og vanneksponering er nødvendig. Den komplette installasjonen bør fortsatt vurderes for kabelinnføring, sammenkoblingstilstand, kabinettdesign og miljøeksponering.
Den spesifiserte kompatibiliteten inkluderer CAT5e-, CAT6-, CAT6a- og CAT7-kabler, som støtter trådede eller solide ledere innenfor det angitte AWG 26–22-området.
Den industrielle RJ45-signalkontakten er spesifisert for minst 2000 paringssykluser. Dette er spesielt relevant for utstyr som krever periodisk vedlikehold, utskifting, inspeksjon eller feltservice.
Ja. Avhengig av prosjektkrav, kan tilpasning inkludere konfigurasjon, kabellengde, merking, husalternativer og andre mekaniske detaljer. Kjøpere bør oppgi applikasjonsmiljø, kabelspesifikasjon, installasjonsmetode, mengde og nødvendig leveringsplan når de ber om et tilbud.
En pålitelig Ethernet-tilkobling starter med å velge en kontakt som samsvarer med de elektriske, mekaniske og miljømessige kravene til hele systemet. For industriell automasjon, maskinsyn, overvåking, LED-utstyr og andre nettverksenheter, kan et RJ45-grensesnitt av industriell kvalitet gi holdbarheten og installasjonsfleksibiliteten som trengs utover konvensjonell kontornettverksmaskinvare.
Gjenforening kombinerer RJ45-kompatibilitet med alternativer for IP-beskyttelse, industriell temperaturytelse, flere monteringskonfigurasjoner, sikker låsing og høyhastighets Ethernet-overføring. Hvis du kjøper enRJ45 signalkontaktfor OEM-produksjon, systemintegrasjon eller bulkkjøp, gjennomgå kabel- og miljøkravene dine først, og diskuter deretter den nødvendige konfigurasjonen med ingeniørteamet.
Klar til å utvikle en pålitelig Ethernet-tilkobling for utstyret ditt?Kontakt Reunion for tekniske spesifikasjoner, tilpassede konfigurasjoner, prøvekrav og støtte for bulkkjøp.kontakt ossi dag for å diskutere RJ45-signalkontaktprosjektet ditt og motta en løsning som er skreddersydd for din applikasjon.
