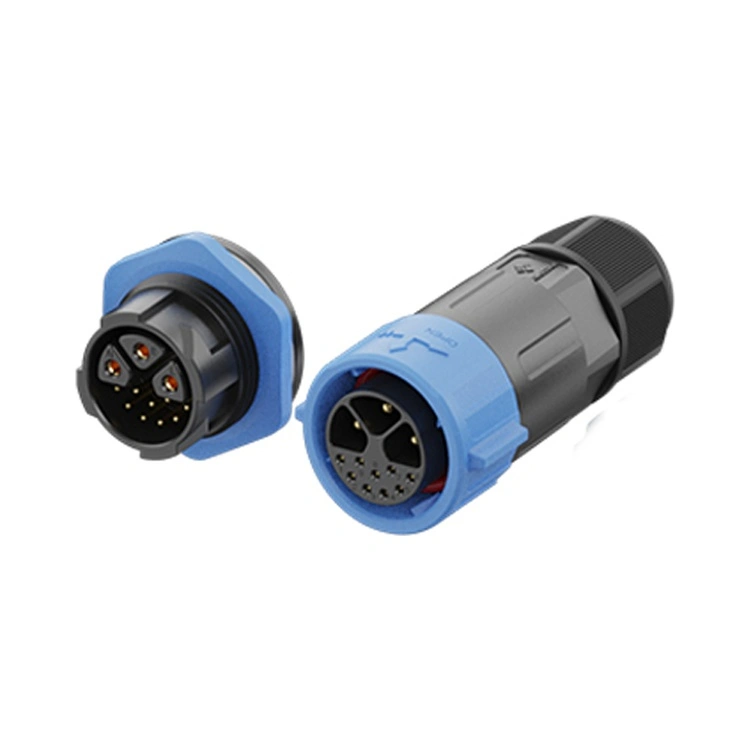

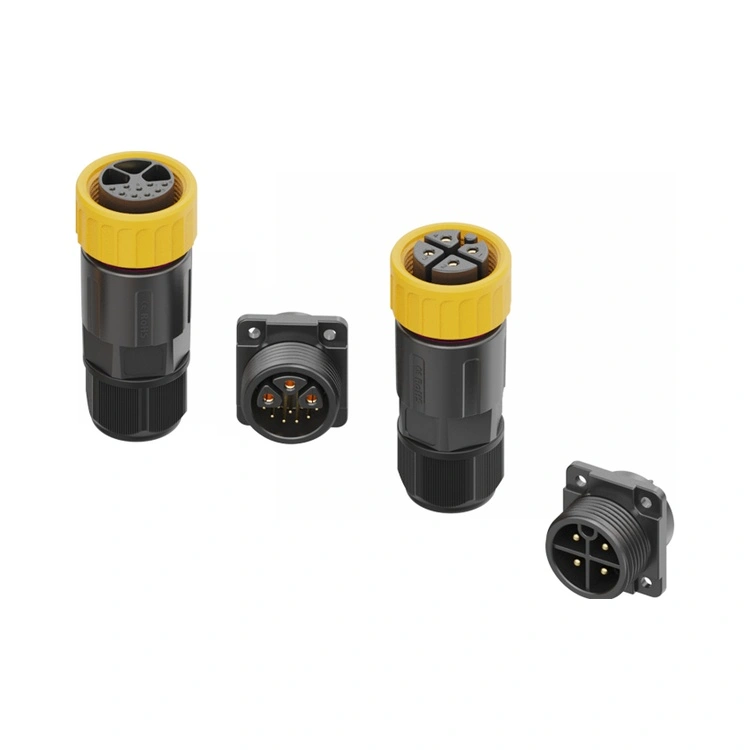

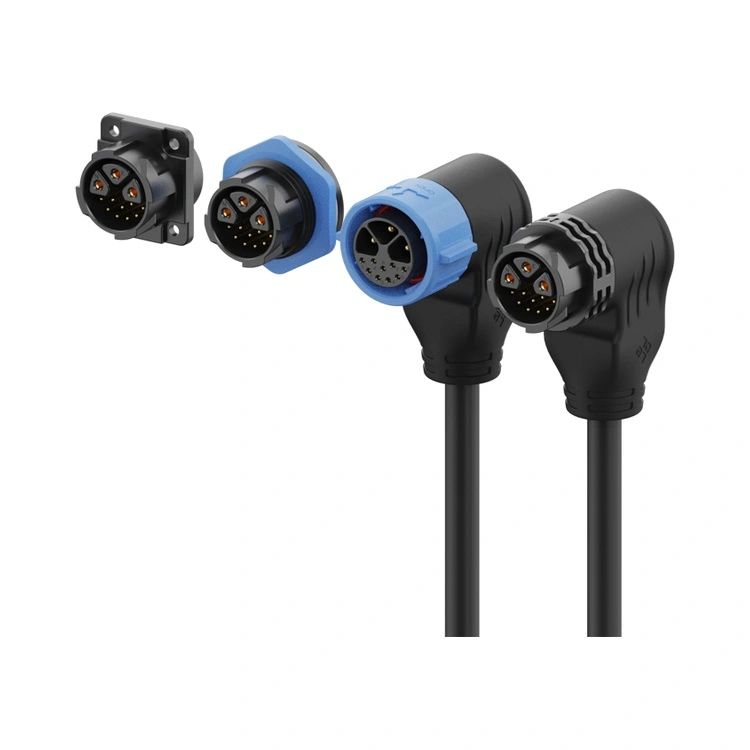

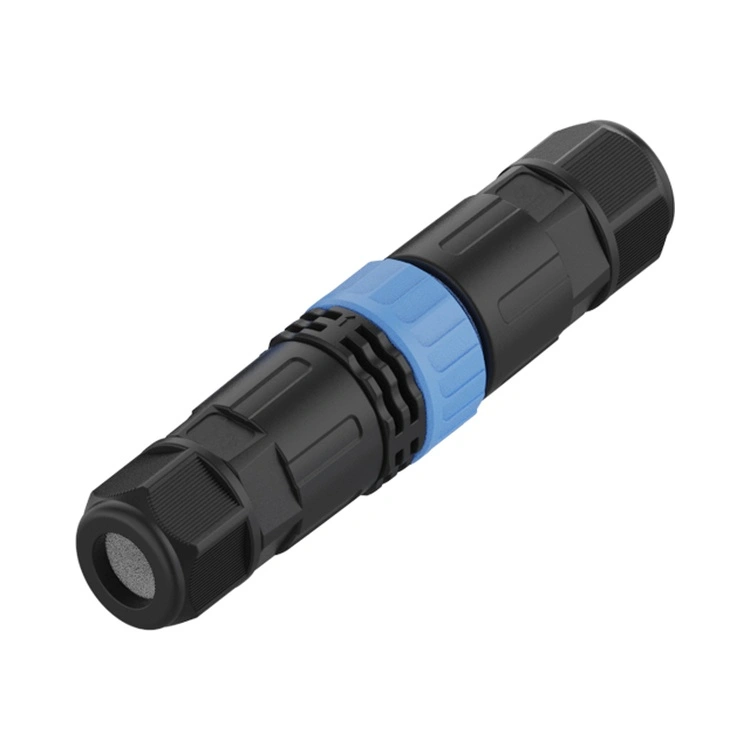

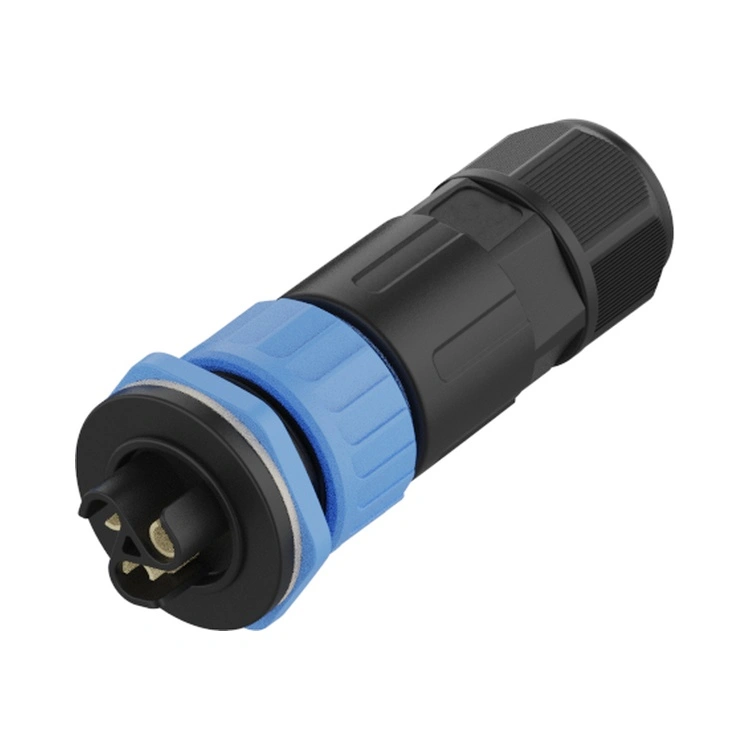

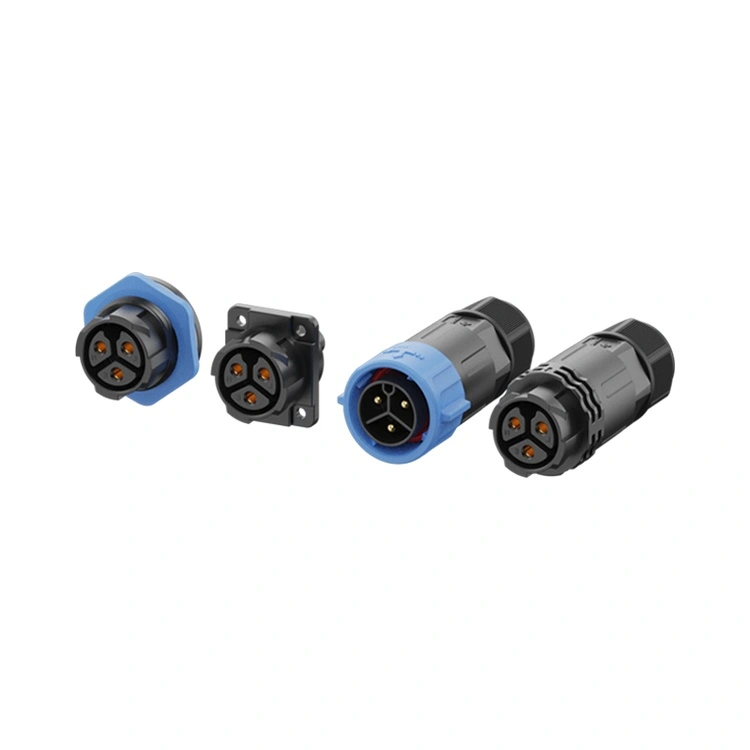

M25-seriens vanntette plastkontakt er Reunions flaggskip, høystrøms korrosjonsbestandige sammenkobling, designet for applikasjoner der betydelig strømforsyning (opptil 30A) må eksistere samtidig med aggressive miljøforhold. Denne gjengede sirkulære kontakten kombinerer et robust 25 mm grensesnitt med Ip67/IP68 vanntett og et høystyrke PA66 termoplasthus som er iboende korrosjonssikkert – ingen rust, ingen oksidasjon og ingen nedbrytning av plating.
Tilgjengelig i 2- til 12-pinners konfigurasjoner, inkludert hybride kraftsignalvarianter
, M25-serien støtter både høystrøms strømforsyning (opptil 20A) og lavspentkontrollsignaler innenfor en enkelt kontakt.
Den gjengede låsemekanismen for å sikre jevn sammenkoblingspålitelighet over hundrevis av sykluser, mens kontaktene er maskinert av messing med selektiv gullbelegg for å opprettholde lav kontaktmotstand. Reunion produserer M25-plastserien gjennom en vertikalt integrert prosess – fra presisjonssprøytestøping til automatisert montering og 100 % elektrisk testing.
| Trekk | Fordel |
| Korrosjonssikker PA66-hus | Ingen rust, ingen oksidasjon – designet for saltspray, marine og kjemisk eksponerte miljøer. |
| Opptil 60 % vektreduksjon | Betydelig lettere enn messingekvivalenter – reduserer strukturell belastning på utstyr og monteringsbraketter. |
| Gjeldende klassifiseringer opp til 30A | Håndterer de høyeste kraftbelastningene i M-serien – egnet for tunge motorer, elbilladere og strømfordeling. |
| IP67/IP68 vanntett | Tåler kontinuerlig nedsenking – pålitelig for installasjoner offshore, kystnære og flomutsatte. |
| Hybrid 3+2, 3+5 ,3+9 konfigurasjoner | Kombinerer 3 høystrøms strømpinner (opptil 20A) med 2 eller 5 eller 9 signalpinner – reduserer kabelantallet og panelplass. |
| Gullbelagte messingkontakter | Lav kontaktmotstand (≤3mΩ) og korrosjonsbeskyttelse – opprettholder ytelsen i fuktige omgivelser. |
| Gjenget låsing | Vibrasjonsbestandig parring - forhindrer at den løsner fra bevegelser av tunge maskiner og termisk sykling. |
| -40°C til +105°C Drift | Bredt temperaturområde dekker ekstreme industrielle, marine og utendørs forhold. |
| Parameter | 2-pins | 3-pins | 4-pins | 5-pins | 6-pins | 3+2-pinners | 3+5-pinners | 3+9-pinners |
| Spenningsklassifisering | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Nåværende vurdering | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Trådseksjon | 0,75–4,0 mm² | 0,75–4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25–2,5 mm² | 0,25–2,5 mm² | 0,25–2,5 mm² |
Driftstemperatur:-40°C ~ +105°C
Beskyttelsesvurdering:IP65 / IP67 / IP68 (sammenkoblet tilstand)
Husmateriale:PA66
Kontaktmateriale:Gullbelagt messing
Kontaktmotstand:≤3mΩ
Paringssykluser:≥500
Vekt:Omtrent 60 % lettere enn sammenlignbare messingkoblinger
Brennbarhetsvurdering:UL 94 V-0
Alle materialer er RoHS-kompatibel
| Aspekt | Reunion M25 plastserie | Metall M25-kontakter | Premium Plastic Connector Merker |
| Korrosjonsmotstand | Utmerket – PA66 | Plateavhengig – rustfare ved saltspray | Variabel |
| Vekt | Opptil 60 % lettere | Heavy – strain mounts | Ligner på Reunion |
| Pris | Volumvennlig prissetting | 3-4× høyere | 2-3× høyere |
| Nåværende vurdering | Opptil 30A | Opptil 30A | Vanligvis lavere |
| Hybridalternativer | 3+2, 3+5, 3+9 pins | Begrenset | Begrenset |
| 100 % elektrisk testing | Hver enhet | Prøvebasert | Prøvebasert |
| Sporbarhet | ERP sporbar | Ja | Ja |
| Ledetid | 15-17 dager | 4-8 uker | 4-6 uker |
| Tilpasning MOQ | Lav (100 stykker) | Høy (500+) | Høy (500+) |
| ISO-sertifiseringer | 9001, 14001, 13485 | Vanligvis 9001 | Vanligvis 9001 |
| Sertifisering | Omfang |
| ISO 9001:2015 | Kvalitetsstyring – design, produksjon og ettersalgsservice. |
| ISO 14001:2015 | Miljøstyring – bekreftet avfallsreduksjon og bærekraftig praksis. |
| ISO 13485:2016 | Kvalitetsstyring av medisinsk utstyr—gjelder for M25 brukt i diagnose- eller overvåkingsutstyr. |
| UL anerkjent | Sikkerhetssertifisering på komponentnivå for nordamerikanske markeder. |
| RoHS | Begrensning av farlige stoffer – samsvar med EU-direktivet. |
Reunions M25 plastkoblingsproduksjonslinje opererer under streng prosesskontroll. IP67 vanntett er verifisert på hver produksjonsbatch gjennom faktisk nedsenkingstesting (1m, 30 minutter). Testposter, materialsertifikater og inspeksjonsrapporter beholdes for hver batch.
M25 plastkontaktens strømklassifisering bestemmes av kontaktsystemet og ledningsmåleren, ikke husets materiale. PA66-huset er en høytemperatur termoplast med en varmeavbøyningstemperatur som overstiger 200 °C – godt over kontaktens driftsområde på -40 °C til +105 °C. Selve kontaktene er av messing med gullbelegg, og strømstyrken (opptil 30A) er validert gjennom temperaturøkningstesting i henhold til IEC 60512. I vår testing er M25 plastkontaktens temperaturøkning ved merkestrøm innenfor de samme grensene som tilsvarende metallkontakter. Husets lavere varmeledningsevne kompenseres av optimert isolatorgeometri og kontaktdesign som sprer varme effektivt gjennom kabellederne og panelgrensesnittet.
Ja – M25-plastkontakten er godt egnet for EV-lading, spesielt:
AC-ladestasjoner installert på kyst- eller steder med høy luftfuktighet.
Innebygde ladere som krever korrosjonsbestandige sammenkoblinger.
Batteriadministrasjonsgrensesnitt som kombinerer kraft og signal.
PA66-husets korrosjonsbestandige egenskaper er spesielt verdifulle for elbilladere installert i kystområder (saltspray), urbane miljøer (veisalt om vinteren) eller industrisoner (kjemisk eksponering). IP68-forseglingen beskytter mot regn og vask. For DC hurtiglading (100A+), anbefaler vi større industrielle kontakter spesielt utviklet for høystrøms DC-applikasjoner.
