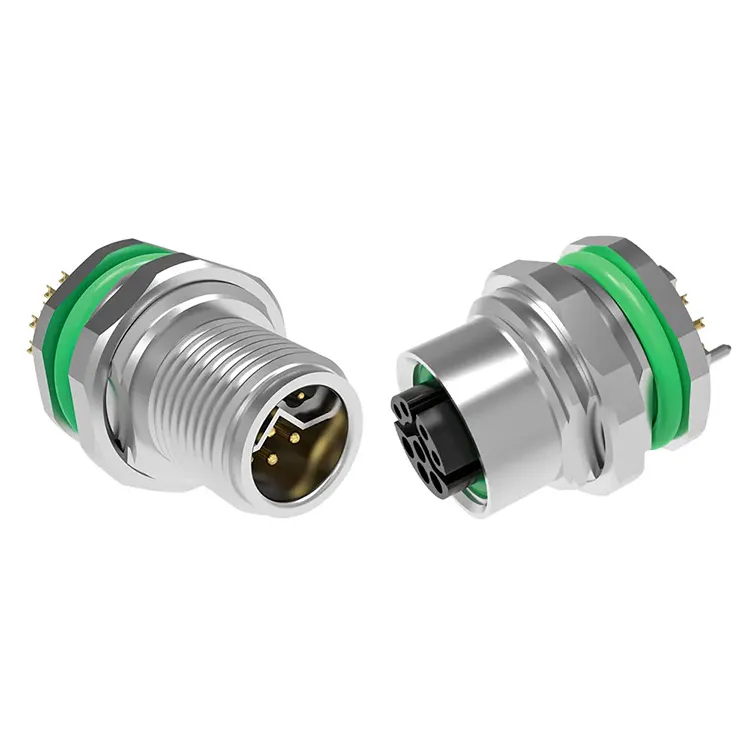

GjenforeninggirM12-serien industrikontaktsom en allsidig sammenkoblingsløsning for fabrikkautomatisering, sensorer, aktuatorer, feltbussystemer, industriell Ethernet og strømdistribusjon. Med 2–17-pinners konfigurasjoner, flere kodealternativer, IP67-beskyttelse og alternativer for skjerming og kabelsammenstillinger, er kontaktfamilien designet for krevende industrielle miljøer hvor stabile elektriske og mekaniske tilkoblinger er avgjørende.
En M12-kontakt er mer enn en kompakt sirkulær kontakt. Dets standardiserte gjengede grensesnitt, kodesystem, miljøforsegling og brede elektriske konfigurasjoner gjør den til en viktig koblingsteknologi for moderne automasjonsutstyr. M12-serien kan støtte applikasjoner som spenner fra sensorer og IO-Link-enheter til PROFIBUS, DeviceNet, CANopen, industriell Ethernet, servosystemer og DC-strømdistribusjon. Denne veiledningen forklarer nøkkelspesifikasjonene, kodingsalternativene, applikasjonsscenariene, utvalgsfaktorene og kvalitetshensyn som ingeniører og innkjøpsteam bør vurdere når de velger en M12 industrikontakt.
Innholdsfortegnelse
Hvorfor er M12-kontakten mye brukt i industriell automatisering?
Hva er nøkkelspesifikasjonene til en M12 industrikontakt?
Hvordan er M12-kodingsalternativene forskjellige?
Hvor er M12 industrielle koblinger ofte brukt?
Hvordan bør du velge riktig M12-kontakt?
Hvilke kvalitetsfaktorer bør kjøpere sjekke?
Ofte stilte spørsmål om M12 industrielle koblinger
Hvorfor er M12-kontakten mye brukt i industriell automatisering?
Industrielt utstyr trenger tilkoblinger som forblir stabile til tross for vibrasjoner, fuktighet, temperaturendringer, støv og hyppig vedlikehold. M12-formatet dekker disse kravene med en kompakt sirkulær design og gjenget koblingsmekanisme.
For automasjonsingeniører er en av hovedfordelene fleksibilitet. Ulike M12-kodingskonfigurasjoner er designet for forskjellige elektriske og kommunikasjonsfunksjoner, og bidrar til å forhindre inkompatible tilkoblinger. Kontakten kan derfor integreres i sensorer, aktuatorer, styreskap, feltenheter, motorer, Ethernet-nettverk og annet industrielt utstyr.
Gjenforenings produktspesifikasjoner indikerer at M12-serien er designet i henhold til relevante DIN EN 61076-2-101/109/111-standarder og kan oppnå IP67-beskyttelse ved sammenkobling. Produktutvalget inkluderer også skjermede og uskjermede konfigurasjoner, som gir alternativer for applikasjoner med forskjellige krav til elektromagnetisk kompatibilitet.
For industrielle brukere kan denne kombinasjonen av standardiserte dimensjoner, kodingsvalg, miljøvern og applikasjonsfleksibilitet forenkle ledningsdesign og vedlikehold.
Hva er nøkkelspesifikasjonene til en M12 industrikontakt?
Å velge en kobling kun basert på dens fysiske størrelse kan resultere i en uegnet tilkobling. Elektriske klassifiseringer, koding, antall pinner, skjerming, miljøvern og termineringsmetode bør alle vurderes før du kjøper.
| Parameter | Typisk M12-serien Rekkevidde / funksjon | Søknadsvurdering |
|---|---|---|
| Antall pinner | 2–17 pinner avhengig av kode | Velg etter strøm- og signalkrav |
| Nåværende vurdering | Omtrent 0,5–16A avhengig av kode | Viktig for sensorer, aktuatorer, motorer og strømkretser |
| Spenningsklassifisering | Omtrent 30–630V avhengig av konfigurasjon | Må samsvare med utstyrets driftsspenning |
| Beskyttelsesvurdering | IP67 når sammenkoblet | Egnet for mange støvete, våte og nedvaskede miljøer |
| Kontaktmateriale | Messing med gullbelegg | Støtter stabil elektrisk kontakt og korrosjonsmotstand |
| Isolator | PA66 | Gir elektrisk isolasjon i kontakten |
| Kontakt motstanden | ≤3mΩ for det spesifiserte området | Lavere motstand bidrar til å opprettholde elektrisk effektivitet |
| Temperaturområde | -25°C til +85°C | Sjekk mot det faktiske driftsmiljøet |
| Skjerming | Skjermet og uskjermet versjon | Skjerming kan være viktig i elektrisk støyende miljøer |
| Miljøoverholdelse | RoHS-kompatible materialer | Nyttig for prosjekter med miljøkrav |
Den nøyaktige vurderingen avhenger alltid av valgt koding og konfigurasjon. For eksempel viser produsentens publiserte spesifikasjoner høyere strømegenskaper for S-kode og L-kode versjoner enn for flere signalorienterte konfigurasjoner. Derfor bør koblingskoden velges sammen med de elektriske kravene i stedet for å behandles som en sekundær detalj.
Hvordan er M12-kodingsalternativene forskjellige?
M12-koding er en av de viktigste faktorene når du velger en industrikontakt. Ulike nøkkelarrangementer er beregnet for forskjellige elektriske eller kommunikasjonsfunksjoner.
- A-kode:Vanligvis brukt for sensorer, aktuatorer, IO-Link-enheter og DC-signalapplikasjoner. Konfigurasjoner kan variere fra 2 til 17 pinner.
- B-kode:Vanligvis assosiert med PROFIBUS, DeviceNet og andre feltbussapplikasjoner.
- C-kode:Designet for vekselstrømapplikasjoner og tilgjengelig i konfigurasjoner med flere pinner.
- D-kode:Brukes for industrielle Ethernet-applikasjoner som 100 Mbps nettverkstilkoblinger.
- X-kode:Designet for Ethernet-applikasjoner med høyere hastighet og bruker vanligvis en 8-pinners konfigurasjon.
- S-kode:Beregnet for vekselstrøm med høyere strøm og servo-relaterte applikasjoner.
- L-kode:Designet for DC-strømdistribusjon og høyere strømkrav.
Kodesystemet bidrar til å redusere muligheten for å koble til inkompatible kretser. Ingeniører bør bekrefte koblingskoden, pinnearrangementet, spenningen, strømstyrken og sammenkoblingsgrensesnittet spesifisert av utstyrsprodusenten før ferdigstillelse av en komponent.
Hvor er M12 industrielle koblinger ofte brukt?
Den kompakte formfaktoren og miljøbeskyttelsen til M12-kontaktene gjør dem egnet for mange industrielle tilkoblingspunkter.
Fabrikkautomatisering
M12-kontakter brukes ofte til å koble til nærhetssensorer, fotoelektriske sensorer, aktuatorer, I/O-moduler og kontrollenheter. Deres standardiserte grensesnitt kan forenkle maskinledning og vedlikehold.
Industrielt Ethernet
D-kode og X-kode konfigurasjoner kan brukes for industrielle nettverkstilkoblinger. I automatiserte produksjonslinjer er pålitelige Ethernet-forbindelser viktige for kommunikasjon mellom feltenheter, kontrollere, brytere og annet nettverksutstyr.
Robotikk og bevegelsessystemer
Robotutstyr kan utsette koblinger for vibrasjoner og gjentatte bevegelser. Et gjenget koblingssystem gir en mekanisk kobling designet for å motstå utilsiktet løsgjøring under normale driftsforhold.
Utendørs og vaskeutstyr
Med en IP67-klassifisering når den er riktig sammenkoblet, kan egnede M12-konfigurasjoner brukes i miljøer der utstyr kan støte på vann, støv eller rutinemessige rengjøringsprosesser. Riktig installasjon og forsegling er fortsatt avgjørende for å oppnå spesifisert beskyttelsesnivå.
Strømdistribusjon
Alternativer for S-kode og L-kode utvider M12-plattformen utover laveffektsignaler. Avhengig av valgt konfigurasjon kan serien støtte vekselstrøm- eller likestrømtilkoblinger med høyere strøm for industrielt utstyr.
Hvordan bør du velge riktig M12-kontakt?
En systematisk utvelgelsesprosess kan bidra til å unngå kompatibilitetsproblemer og unødvendige erstatningskostnader. Før du legger inn en bestilling, evaluer følgende faktorer:
- Identifiser applikasjonen:Bestem om tilkoblingen er beregnet for sensorer, datakommunikasjon, strøm, motorer eller blandede funksjoner.
- Bekreft kodingen:Velg A, B, C, D, X, S, L eller en annen egnet konfigurasjon basert på utstyrsgrensesnittet.
- Kontroller pin-krav:Sørg for at antallet kontakter er tilstrekkelig for alle nødvendige strøm- og signalkretser.
- Bekreft elektriske karakterer:Sammenlign kontaktens spennings- og strømverdier med de faktiske systemkravene.
- Vurder miljøforhold:Vurder vann, støv, kjemikalier, vibrasjoner, temperatur og utendørs eksponering.
- Bestem krav til skjerming:Skjermede versjoner kan vurderes der elektromagnetisk interferens kan påvirke signalintegriteten.
- Velg oppsigelsen:Avhengig av utstyrsstrukturen, kan alternativene inkludere lodde-, dip-lodde-, crimp- eller flygende blyavslutninger.
- Bekreft kabelkrav:Kabelmateriale, lengde, fleksibilitet, bøyeradius og koblingsretning bør samsvare med installasjonsmiljøet.
For prosjekter som involverer flere koblingstyper, er det også nyttig å utarbeide en tilkoblingsplan som viser enheten, koblingskoden, antall pinner, elektrisk funksjon, kabelspesifikasjon og sammenkoblingsgrensesnitt. Dette gir en praktisk referanse for innkjøps- og produksjonsteam.
Hvilke kvalitetsfaktorer bør kjøpere sjekke?
Industriell kontaktkvalitet er nært knyttet til langsiktig forbindelsesstabilitet. Et produkt kan se lik ut utvendig samtidig som det har betydelige forskjeller i kontaktmaterialer, plettering, forsegling, monteringskonsistens og elektrisk inspeksjon.
Gjenforening opplyser at M12-serien bruker messingkontakter med gullbelegg, PA66-isolatorer og en oppgitt kontaktmotstand på ikke mer enn 3mΩ. Produsenten beskriver også 100 % elektrisk testing for hver enhet og batch-nivå IP67 nedsenkingsverifisering. Den publiserte kvalitetsinformasjonen viser ytterligere ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 og RoHS-samsvar innenfor rammeverket for kvalitet og samsvar.
For innkjøpsteam er følgende kvalitetskontrollpunkter spesielt nyttige:
- Material- og pletteringsspesifikasjoner
- Kontaktmotstand og isolasjonsytelse
- Verifikasjon av IP-beskyttelse
- Krav til mekanisk parringssyklus
- Skjermingsytelse der det er aktuelt
- Elektriske testprosedyrer
- Batchsporbarhet og inspeksjonsdokumentasjon
- Konsistens av kabelmontering og terminering
Disse faktorene gir et mer komplett grunnlag for å vurdere en industrikobling enn enhetspris alene. For OEM- og volumprosjekter kan ingeniørstøtte, tilpasningsevne, produksjonssporbarhet og leveringskonsistens også påvirke den totale anskaffelsesverdien.
Ofte stilte spørsmål om M12 industrielle koblinger
Hva er en industrikontakt i M12-serien?
En industrikontakt i M12-serien er en kompakt sirkulær kontakt med et nominelt 12 mm gjenget grensesnitt. Den er mye brukt for industrielle sensorer, aktuatorer, automasjonsutstyr, kommunikasjonsnettverk og strømtilkoblinger. Ulike koding og pin-konfigurasjoner lar den samme generelle koblingsplattformen betjene forskjellige applikasjoner.
Er en M12-kontakt vanntett?
Egnede M12-konfigurasjoner kan oppnå IP67-beskyttelse når de er riktig sammenkoblet. Dette betyr at det spesifiserte produktet kan gi beskyttelse mot støvinntrengning og midlertidig nedsenking av vann under definerte testforhold. Faktisk ytelse avhenger av korrekt sammenkobling, tetningskomponenter, installasjon og produktkonfigurasjon.
Hva er forskjellen mellom A-kode og D-kode M12-kontakter?
A-kode M12-kontakter brukes ofte for sensorer, aktuatorer, IO-Link og generelle signal- eller DC-applikasjoner, mens D-kodeversjoner primært er designet for industrielle Ethernet-applikasjoner. Kodingen forhindrer at feil kontakttype kobles sammen ved et uhell.
Kan M12-kontakter bære både strøm og data?
Ja, avhengig av konfigurasjonen. Visse A-kodearrangementer kan kombinere strøm- og signalfunksjoner, mens applikasjoner som krever høyere effekt og separat datakommunikasjon kan bruke forskjellige M12-koder for sine respektive kretser.
Hvordan velger jeg riktig M12-kontakt for maskinen min?
Start med enhetsgrensesnittet og identifiser nødvendig koding, pinnetelling, spenning, strøm, kommunikasjonsprotokoll, skjerming, beskyttelsesklassifisering, kabeltype og termineringsmetode. Hvis kontakten er en erstatningskomponent, anbefales det også å matche det originale delenummeret eller utstyrstegningen.
Konklusjon
M12-seriens industrikontakt gir en standardisert og tilpasningsdyktig koblingsløsning for moderne automasjonssystemer. Dens utvalg av kodingsalternativer, pin-konfigurasjoner, elektriske klassifiseringer, skjermingsvalg og IP67-beskyttelse gjør at den kan støtte alt fra sensorer og IO-Link-enheter til industrielle Ethernet og applikasjoner med høyere strømstyrke. For OEM-er, systemintegratorer og industrielt utstyrsprodusenter er det avgjørende å velge kontakten i henhold til den komplette elektriske og miljømessige spesifikasjonen for pålitelig feltytelse. Hvis du trenger hjelp til å velge en passende konfigurasjon, tilpasset kabelmontering eller volumløsning for din applikasjon,kontakt ossfor å diskutere dine behov med Reunions ingeniør- og produksjonsteam.
