Hvorfor er M12-seriens industrielle sensorkontakt avgjørende for pålitelig smart fabrikktilkobling

Moderne automasjonssystemer er avhengige av stabile forbindelser mellom sensorer, kontrollere, maskiner og kommunikasjonsnettverk.Gjenforening'sM12-serien industriell sensorkontakter designet for disse krevende miljøene, og kombinerer et standardisert 12 mm gjenget grensesnitt, IP67-beskyttelse, konfigurasjoner med flere pinner og pålitelig signaloverføring for industrielle sensing- og automatiseringsapplikasjoner.

M12-kontakten har blitt en praktisk tilkoblingsstandard for industrielle sensorer fordi den balanserer kompakt størrelse, mekanisk sikkerhet, miljøvern og elektrisk ytelse. For applikasjoner som spenner fra nærhetssensorer og fotoelektriske sensorer til trykk-, temperatur- og IO-Link-enheter, kan valg av riktig M12-konfigurasjon direkte påvirke systemets pålitelighet. Reunion tilbyr M12-sensorkoblingsløsninger med 2- til 17-pinners konfigurasjoner, A-kodede alternativer, skjermet eller uskjermet design, gullbelagte messingkontakter og tilpassede kabelsammenstillinger. Med IP67-beskyttelse, 100 % elektrisk testing og samsvar med DIN EN 61076-2-101, er kontaktfamilien egnet for krevende fabrikkmiljøer, emballasjeutstyr, bilelektronikk, matforedlingsmaskineri og andre industrielle automasjonssystemer.

Innholdsfortegnelse

1. Hva er en M12-serie industriell sensorkontakt?
2. Hvorfor er M12-kontakten mye brukt i industriell automatisering?
3. Hvilke nøkkelfunksjoner bør ingeniører se etter?
4. Tekniske spesifikasjoner for M12-kontakten med et blikk
5. Hvor er M12-sensorkoblinger ofte brukt?
6. Hvordan bør du velge riktig M12-sensorkontakt?
7. Hva gjør Reunions M12-løsning til et praktisk valg?
8. Ofte stilte spørsmål
9. Konklusjon

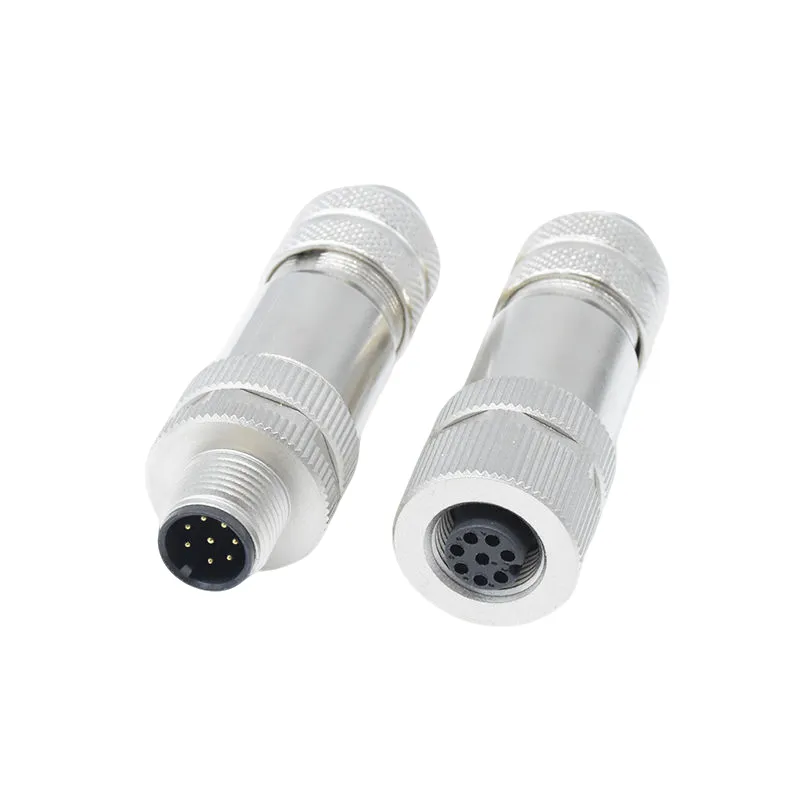

Hva er en M12-serie industriell sensorkontakt?

En M12-kontakt er en kompakt sirkulær kontakt med et nominelt 12 mm grensesnitt, som vanligvis brukes til å koble til industrielle sensorer og automasjonskomponenter. Dens gjengede koblingsmekanisme skaper en sikker forbindelse som er mindre sårbar for vibrasjoner enn mange konvensjonelle plug-and-socket-designer.

DeM12-serien industriell sensorkontakter spesielt assosiert med sensorapplikasjoner fordi den A-kodede konfigurasjonen støtter vanlige industrielle sensorfunksjoner. Avhengig av antall pinner og elektrisk design, kan en M12-tilkobling overføre strøm, diskrete signaler, analoge signaler eller digital kommunikasjon.

Gjenforenings M12-serie er designet i henhold til DIN EN 61076-2-101 og er tilgjengelig i konfigurasjoner fra 2 til 17 pinner. Produktspekteret inkluderer også skjermede og uskjermede versjoner, ulike termineringsmetoder og kabelsammenstillinger for ulike utstyrsoppsett.

Hvorfor er M12-kontakten mye brukt i industriell automatisering?

Industrielle sensorer opererer ofte i miljøer der vibrasjoner, støv, fuktighet, olje, kjemikalier og gjentatte mekaniske bevegelser er uunngåelige. En kontakt som brukes under disse forholdene må gjøre mer enn bare å overføre et elektrisk signal.

1. Sikker gjengeforbindelse

Den gjengede koblingsmekanismen bidrar til å opprettholde stabil sammenkobling når sensorer er installert på bevegelige maskineri, transportører, robotutstyr og produksjonslinjer. Dette reduserer muligheten for intermitterende tilkoblinger forårsaket av vibrasjoner.

2. Kompakt industridesign

Formfaktoren på 12 mm gir en nyttig balanse mellom installasjonsplass og tilkoblingsevne. Ingeniører kan integrere sensorer i relativt kompakte maskinstrukturer uten å bruke overdimensjonerte kontakter.

3. Miljøvern

IP67-beskyttelse i sammenkoblet tilstand bidrar til å beskytte forbindelsen mot støv og midlertidig nedsenking av vann. Dette gjør passende M12-konfigurasjoner nyttige for vaskeområder, utendørsutstyr og produksjonsmiljøer med høyt partikkelnivå.

4. Støtte for intelligente sensorer

Industriell automatisering beveger seg i økende grad mot tilkoblede sensorer og sanntidsdiagnostikk. En passende 4-pins M12-konfigurasjon kan støtte IO-Link-kommunikasjon, slik at sensordata og diagnostisk informasjon kan reise gjennom den samme tilkoblingsinfrastrukturen.

Hvilke nøkkelfunksjoner bør ingeniører se etter?

Ikke hver M12-kontakt er identisk. Når de spesifiserer en kontakt for et industrielt sensorsystem, bør ingeniører evaluere elektrisk ytelse, miljøvern, mekanisk konstruksjon og kompatibilitet med den tiltenkte sensoren.

• A-kodet grensesnitt:En vanlig konfigurasjon for industrielle sensorapplikasjoner.
• 2- til 17-pinners alternativer:Lar kontakten imøtekomme enkle og mer komplekse signalkrav.
• IP67 beskyttelse:Egnet for mange krevende fabrikk- og utemiljøer når de er riktig parret.
• Gullbelagte kontakter:Messingkontakter med gullbelegg bidrar til å opprettholde lav kontaktmotstand og korrosjonsmotstand.
• Skjermede versjoner:Nyttig for applikasjoner der elektromagnetisk interferens kan påvirke analoge eller digitale signaler.
• PUR-kabelalternativer:Egnet for miljøer som involverer olje, skjærevæsker, kjemikalier eller hyppige bevegelser.
• Flere oppsigelsesmetoder:Konfigurasjoner av lodde-, dyppe-, krympe- og flyvende bly støtter ulike installasjonskrav.

For smarte sensingapplikasjoner blir skjerming, kabelkonstruksjon, kontaktkvalitet og signalintegritet spesielt viktig. Å velge disse egenskapene i henhold til det faktiske driftsmiljøet kan bidra til å redusere tilkoblingsrelaterte feil.

Tekniske spesifikasjoner for M12-kontakten med et blikk

Følgende spesifikasjoner oppsummerer representative elektriske og mekaniske parametere for Reunions A-kodede M12-sensorkontaktserie.

Generelle spesifikasjoner inkluderer et driftstemperaturområde på -25 °C til +85 °C, IP67-beskyttelse ved sammenkobling, minst 100 paringssykluser og 48-timers salttåkebestandighet. Kontakten bruker PA66-isolasjon og messingkontakter med gullbelegg. Materialer er RoHS-kompatible, mens produksjonsenheter gjennomgår elektrisk testing før forsendelse.

Hvor er M12-sensorkoblinger ofte brukt?

Kombinasjonen av kompakt konstruksjon, gjenget låsing, miljøforsegling og fleksible pinnekonfigurasjoner gjør M12-tilkobling egnet for et bredt spekter av automatiseringsapplikasjoner.

Fabrikkautomatisering

Nærhetssensorer, fotoelektriske sensorer, grensebrytere og andre maskinsensorer kan bruke M12-tilkoblinger for å kommunisere deteksjonssignaler til PLS-er og kontrollsystemer.

Bilproduksjon

Produksjonslinjer for biler involverer ofte høye nivåer av vibrasjoner, automatisert materialhåndtering og omfattende sensornettverk. En mekanisk sikker kobling kan bidra til å opprettholde pålitelige tilkoblinger gjennom kontinuerlig drift.

Emballasje maskineri

Emballasjeutstyr avhenger av nøyaktig gjenkjenning av produkter, posisjoner, beholdere og maskintilstander. M12-sensortilkoblinger kan forenkle kabling mellom sensorer og automatiseringskontrollsystemer.

Matforedling

Nedvaskingsmiljøer krever koblinger med passende miljøvern. En IP67-klassifisert M12-tilkobling kan vurderes der støv- og fuktmotstand er nødvendig, forutsatt at hele installasjonen er utformet og vedlikeholdt på riktig måte.

Smart produksjon og IO-Link

IO-Link-aktiverte sensorer kan gi prosessdata og diagnostikk i tillegg til konvensjonelle sensorsignaler. En passende skjermet 4-pins M12-konfigurasjon kan gi et praktisk grensesnitt for disse tilkoblede enhetene.

Hvordan bør du velge riktig M12-sensorkontakt?

Å velge en M12-kontakt bør begynne med sensorens elektriske og mekaniske krav i stedet for bare å velge det billigste alternativet.

1. Bekreft antall pinner.Bestem hvor mange strøm-, signal-, kommunikasjons- og hjelpetilkoblinger som kreves.
2. Sjekk spennings- og strømkrav.Sørg for at den valgte konfigurasjonen gir tilstrekkelig elektrisk kapasitet for applikasjonen.
3. Velg kodingstype.A-kodede M12-kontakter er ofte forbundet med sensor- og aktuatorapplikasjoner.
4. Vurder miljøforhold.Vurder vann, støv, olje, kjemikalier, temperatur, vibrasjoner og utendørs eksponering.
5. Avgjør om skjerming er nødvendig.Skjermede versjoner kan være fordelaktige for EMI-sensitive analoge og digitale kommunikasjonsapplikasjoner.
6. Velg riktig kabel.PUR kan være fordelaktig i krevende industrielle miljøer, mens PVC kan passe mindre aggressive applikasjoner.
7. Angi koblingsretningen.Rett og rettvinklet design kan bidra til å optimalisere kabelføring og tilgjengelig installasjonsplass.

For IO-Link-applikasjoner er den 4-pinners A-kodede konfigurasjonen et vanlig valg. Der kabelføringer, elektromagnetiske forhold eller maskinbevegelse er krevende, bør kabelkonstruksjonen og skjermingen vurderes sammen med selve kontakten.

Hva gjør Reunions M12-løsning til et praktisk valg?

Gjenforening kombinerer koblingsproduksjon, kabelbehandling, montering og elektrisk testing i en integrert produksjonsprosess. Denne tilnærmingen gir større kontroll over kritiske produksjonstrinn, fra presisjonsmaskinering og selektiv plettering til sprøytestøping og sluttinspeksjon.

Selskapets M12-kontaktproduksjon inkluderer automatisert montering og 100 % elektrisk verifisering som dekker kontinuitet, isolasjonsmotstand og dielektrisk motstand. Batch miljøtesting brukes også for parametere som IP67-forsegling og salttåkebestandighet.

For OEM-er og systemintegratorer kan tilpasning strekke seg utover koblingskroppen. Tilgjengelige alternativer inkluderer:

• 2- til 17-pinners konfigurasjoner
• Tilpassede kabellengder fra 0,2 m til 20 m
• PUR eller PVC kabelkapper
• Rett- eller rettvinklede konfigurasjoner
• Panelmontert eller kabelmontert design
• Skjermet eller uskjermet konstruksjon
• Lodde-, krympe-, dyppelodd eller flygende blyavslutning
• Tilpasset kabelmerking og emballasje

For kjøpere som vurderer leverandører, kan kvalitetssystemer og sporbarhet være like viktig som kontaktens fysiske spesifikasjoner. Reunion opplyser at produksjonen opererer under ISO 9001, ISO 14001 og ISO 13485 styringssystemer, med RoHS-kompatible materialer og beholdt inspeksjonsdokumentasjon.

Ofte stilte spørsmål

1. Hva brukes en M12-serie industriell sensorkontakt hovedsakelig til?

En M12-sensorkontakt brukes hovedsakelig til å koble industrielle sensorer med kontrollsystemer, PLS-er, I/O-moduler og automasjonsutstyr. Typiske bruksområder inkluderer nærhetssensorer, fotoelektriske sensorer, trykksensorer, temperatursensorer og IO-Link-enheter.

2. Hvilken M12-konfigurasjon brukes vanligvis for IO-Link?

En 4-pinners A-kodet M12-konfigurasjon brukes vanligvis for IO-Link-sensorapplikasjoner. Et typisk arrangement gir strømforbindelser og C/Q-kommunikasjonslinjen. Skjermede versjoner og passende industriell kabelkonstruksjon kan velges der elektromagnetisk interferens eller lengre kabelstrekninger er bekymringer.

3. Kan en M12-kontakt overføre både strøm og data?

Ja. Avhengig av pin-konfigurasjonen og applikasjonen, kan en M12-tilkobling bære både strøm- og signal- eller kommunikasjonsfunksjoner. For eksempel kan en 4-pinners konfigurasjon støtte strøm og IO-Link-data, mens versjoner med høyere pinnetellinger kan romme ekstra signaler.

4. Er en M12-kontakt egnet for våte eller støvete industrimiljøer?

Passende utformede og riktig sammenkoblede M12-kontakter kan gi sterk miljøbeskyttelse. Reunions sensorkoblingsserie er klassifisert IP67 i sammenkoblet tilstand, noe som gjør den egnet for mange støvete, våte, utendørs og vaskerelaterte bruksområder. Den komplette installasjonen skal alltid vurderes for de faktiske miljøforholdene.

5. Hvilke kabelalternativer er tilgjengelige for tilpassede M12-enheter?

Tilpassede sammenstillinger kan leveres med forskjellige kabellengder, PUR- eller PVC-kapper, rette eller rettvinklede koblingskonfigurasjoner, skjermingsalternativer og enkelt- eller dobbelendede kabelmontasjer. Dette gjør at tilkoblingen kan tilpasses ulike maskinoppsett og krav til sensorinstallasjon.

Konklusjon

Et pålitelig sensornettverk starter med pålitelige fysiske tilkoblinger. Den riktige M12-kontakten kan gi sikker mekanisk sammenkobling, miljøbeskyttelse, lav kontaktmotstand, fleksibel signalkapasitet og kompatibilitet med moderne automatiseringsarkitekturer. Med flere pin-konfigurasjoner, skjermede alternativer, IP67-beskyttelse og tilpassede kabelsammenstillinger, kan Reunions M12-løsning støtte et bredt spekter av industrielle sensorkrav. Hvis du planlegger et nytt sensorsystem eller erstatter eksisterende industrielle kontakter, lær mer om M12-seriens industrielle sensorkontakt ogkontakt ossfor teknisk veiledning, tilpassede spesifikasjoner og et applikasjonsfokusert tilbud.
