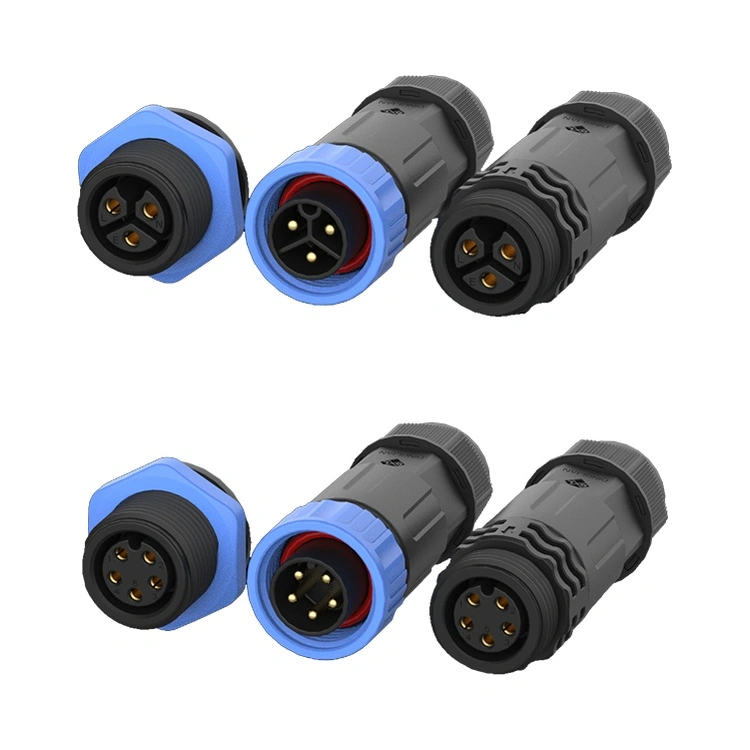

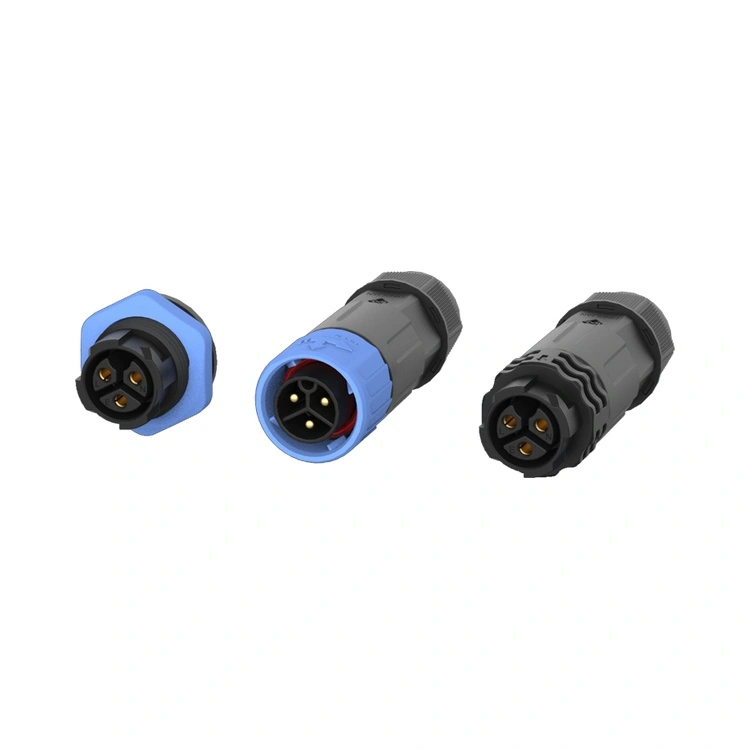

Det ytre skallet er laget av termoplastisk materiale med høy ytelse og har en brannmotstandsvurdering på UL 94-V0. Motstandsdyktig mot saltspraykorrosjon, kan den oppfylle de vanntette kravene til utendørs LED-skjermer og LED-belysningsutstyr, samt de tøffe arbeidsforholdene som syreerosjonsbestandighet til industrielle LED-skjermer

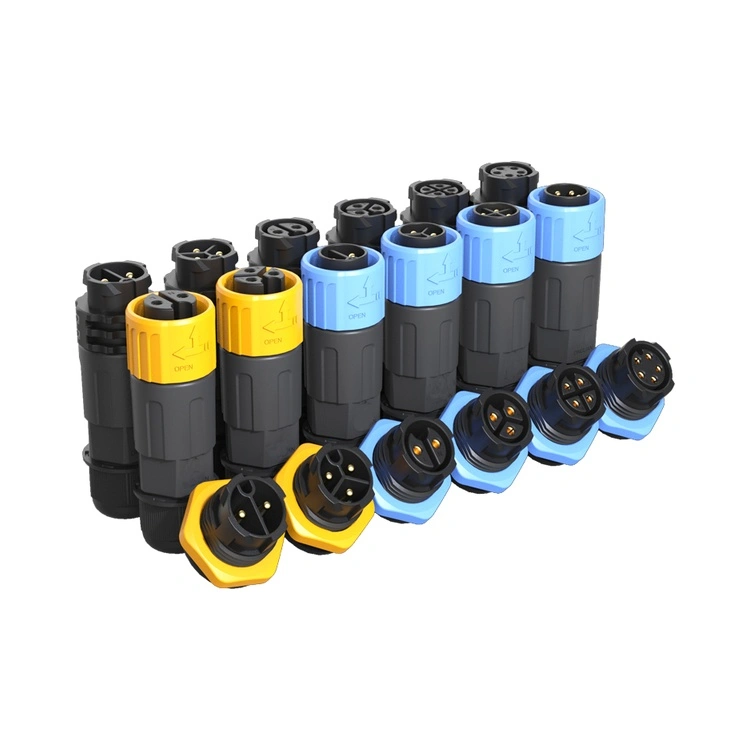

Den er installert med en enkelthullsmetode, som er stabil og feilfri. Den har en gjenget låsestruktur og kan opprettholde en fast forbindelse selv i et vibrerende miljø. 2, 3, 4, 5, 6, 7, 8, 9 pinner er tilgjengelige for valg, og tilpasning støttes.
| Parameter | Reunion M20 levert verdi | Hvorfor det er viktig i praksis |
| Kontaktmotstand (innledende) | ≤3,0 mΩ | Lavere enn bransjegjennomsnittet, noe som reduserer I²R-varmeproduksjonen |
| Paringssykluser med stabil forsegling | ≥500 sykluser (verifisert, ikke bare vurdert) | Våre batchtestregistreringer viser at tetningsintegriteten opprettholdes gjennom 500 sykluser – kritisk for vedlikeholdstungt utstyr. |
| IP67 vanntett | Hver batch: 1 m dybde × 30 min nedsenking | Testrapporter kan leveres.. |
| Vibrasjonsmotstand | 10-500Hz, 2g (IEC 60068-2-6) | Simulerer reell motor- og pumpedrift – bestått med null transientutkoblinger. |
| Parameter | 2-pins | 3-pins | 4-pins | 5-pins | 6-pins | 7-pins | 8-pins | 9-pins |
| Spenningsklassifisering | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Nåværende vurdering | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Ledningsseksjon (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1) Isolatormateriale: Høytemperatur termoplast (UL 94 V-0, )
2) Kontaktgrunnmateriale: Messing (CuZn39Pb3) med gullbelegg – saltspraytest ≥48 timer
3)Tetningsmateriale: Silikon O-ring
4) Driftstemperatur: -40°C ~ +105°C
5) Antennelighet og samsvar: UL 94 V-0, RoHS, REACH SVHC ikke oppdaget
6) Avslutningsalternativer: Loddekopp, dyppelodd (PCB-feste)
| Sammenligningsdimensjon | Reunion M20-serien | Premium europeisk M20-merke | Lavpris umerket M20 |
| Enhetspris (MOQ 100 stk) | Konkurransedyktig, volumdelt | 3,5× – 4× høyere | Senk foran |
| Verifisert kontinuerlig strøm | 20A (per pin, dokumentert) | Vanligvis 25A (derating med fin skrift) | Oppblåst, ingen testbevis |
| IP67 vanntett | 100 % av produksjonspartiene | Batch-test (men ikke per batch dokumentert) | Ingen eller falske påstander |
| Elektrisk testing (hi-pot og IR) | 100 % hver enhet – testdata logges | Prøvebasert (AQL 1.0) | Tilfeldig eller hoppet over |
| Full sporbarhet (harpiks → ferdig kobling) | ERP-sporet, gjenfinnbar innen 24 timer | Ja, men tregere respons | Ingen |
| Ledetid (standard antall) | 15–17 virkedager | 6–10 uker | Uforutsigbar (2–20 uker) |
| Tilpasning MOQ (kabellengde, farge, merking) | 100 stk – fleksibel | 500+ stk, høye ingeniørhonorarer | Ikke tilbudt eller ingen kvalitetskontroll |
| Sertifiseringer | ISO 9001, 14001, 13485 | Vanligvis kun ISO 9001 | Vanligvis ingen |
For å oppnå den klassifiserte IP67/IP68-forseglingen i faktisk feltinstallasjon, følg disse bekreftede prosedyrene:
| Skritt | Handling | Kritisk verdi / sjekkpunkt |
| 1 | Trekk til koblingsmutteren for hånd til O-ringen kommer i kontakt med paneloverflaten. | Visuell kontakt bekreftet. |
| 2 | Påfør endelig dreiemoment med en kalibrert skiftenøkkel. | 1,0 – 1,2 Nm (IKKE overskrid 1,5 Nm – overmoment forvrenger O-ringen og øker innføringskraften). |
| 3 | Bekreft kabelbøyeradius ved inngang. | ≥ 5× kabelens ytre diameter – akutte bøyninger trekker kontakter og kompromitterer bakre tetning. |
| 4 | Utendørs orientering | Kabelutgang nedover – forhindrer vannsamling på koblingsmuttergrensesnittet. |
| 5 | O-ring inspeksjonsfrekvens | Årlig for daglig vask/matforedlingsmiljøer; hvert 2.–3. år for standard innendørs/utendørs industriell bruk. |
| Sertifisering / protokoll | Omfang og bevis følger med hver bestilling |
| ISO 9001:2015 | Full QMS – design, produksjon, ettersalg. Revisjonsrapporter tilgjengelig på NDA. |
| ISO 14001:2015 | Miljøstyring – avfallsreduksjon og RoHS/REACH-samsvar dokumentert. |
| ISO 13485:2016 | Gjelder for medisinsk utstyr (diagnostikk/overvåking) – streng endringskontroll og sporbarhet. |
| UL-anerkjennelse | Sikkerhet på komponentnivå for Nord-Amerika – UL-merke på hvert hus. |
Moment: 1,0 – 1,2 Nm (endelig tiltrekking etter håndseting).
Under 0,8Nm: O-ringens kompresjon er utilstrekkelig – IP67 faller til IP54 (støvbeskyttet, men ikke vanntett). Vi har sett vanninntrengning innen 2 timer på 0,5 meters dybde i laboratorietester.
Over 1,5 Nm: O-ringen av fluorsilikon ekstruderer inn i gjengeklaringen, og forårsaker permanent deformasjon og økt sammenkoblingskraft. Forseglingen kan i utgangspunktet passere IP67, men vil svikte etter termisk syklus (ekspansjon/sammentrekning).
Anbefaling: Bruk en forhåndsinnstilt momentnøkkel – vi kan levere en som tilbehør ved volumbestillinger.
Standardprøver: 5–10 stykker tilgjengelig innen 3 virkedager (lagerbeholdningen tillater det).
Små batchordrer (100–500 stk): 12–15 virkedager fra ordrebekreftelse.
Stort volum (500+ stk): 18–20 virkedager, med delforsendelser tilgjengelig.
Tilpassede kabelsammenstillinger (lengde, trådmåler, fargekoding): MOQ 100 stykker – godkjenning av teknisk tegning tar 2–3 dager, deretter 15-dagers produksjon.
