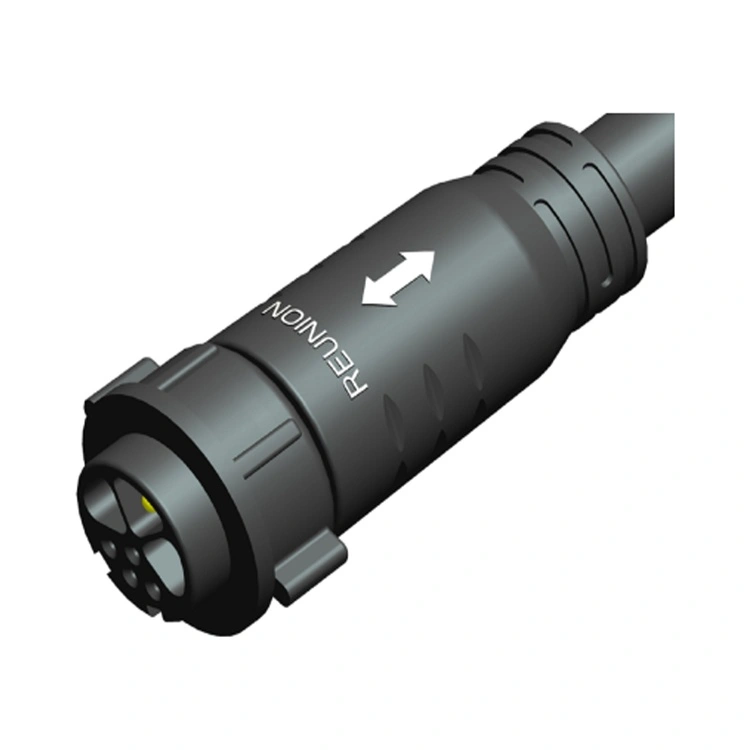

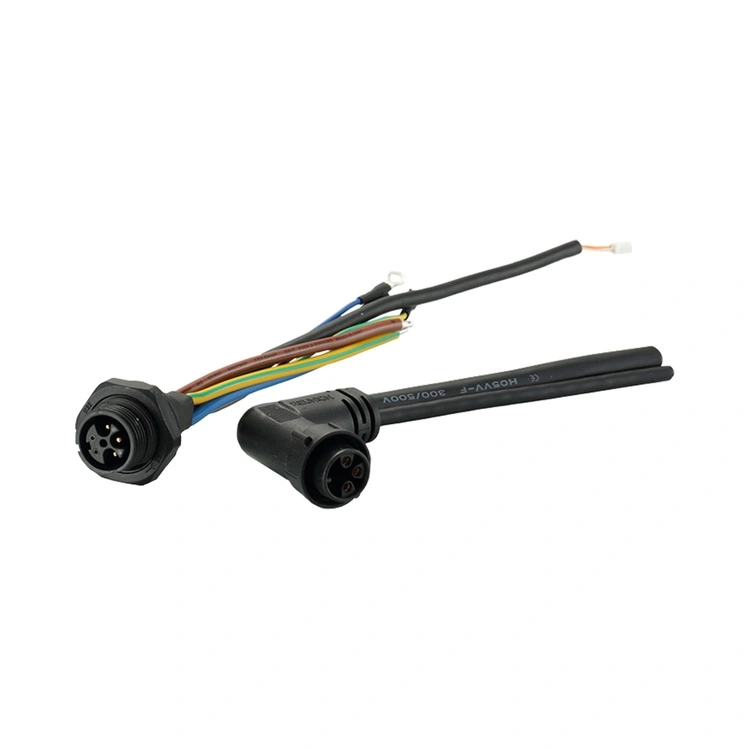

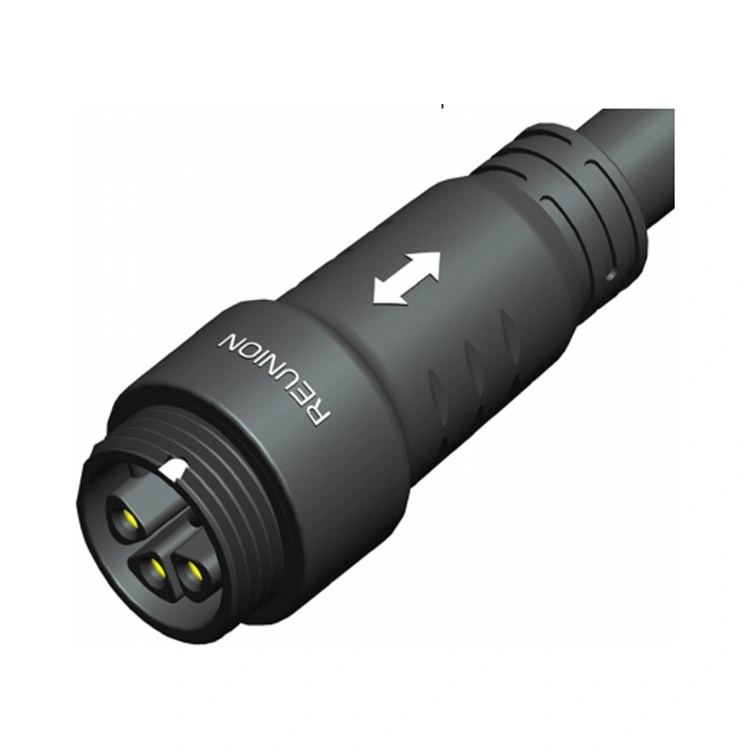

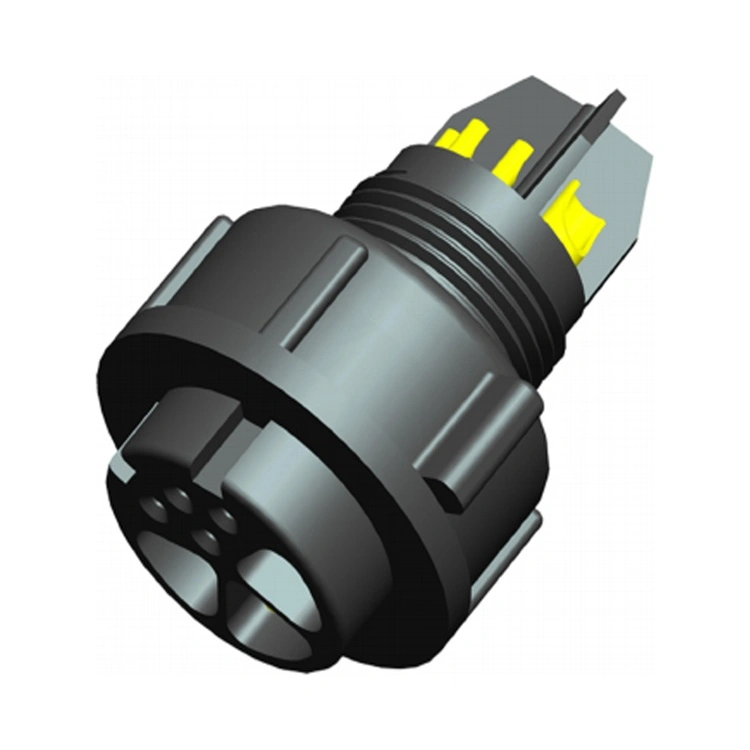

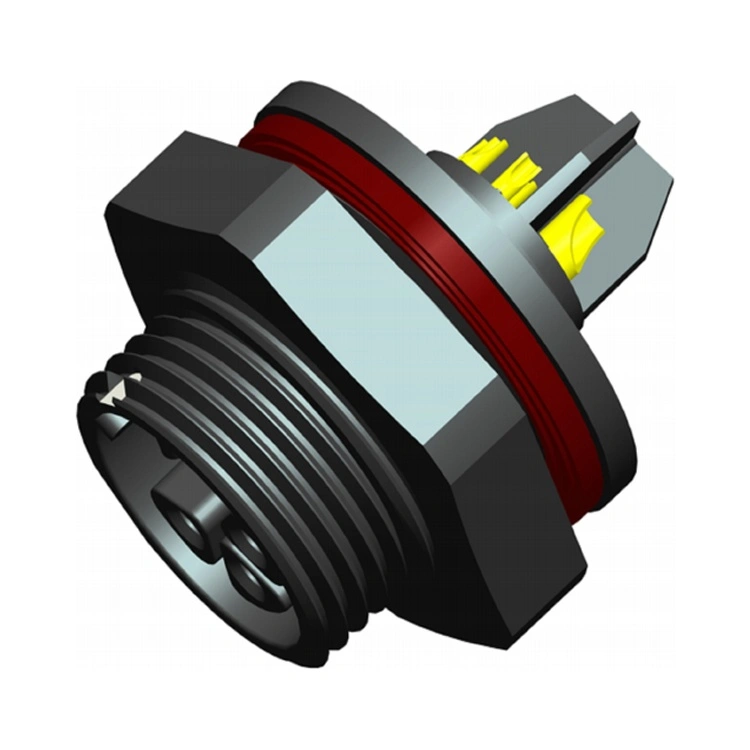

M Series Power & Signal Hybrid Connector er Reunions integrerte sammenkoblingsløsning for applikasjoner som krever både strøm og dataoverføring i et enkelt, kompakt hus. Denne kontakten kombinerer den robuste miljøforseglingen og gjengede låsemekanismen til M-serien med hybrid strøm-signal-kontaktkonfigurasjoner – noe som eliminerer behovet for separate strøm- og signalkabler.
Strømkontaktene er designet for sikre tilkoblinger med lav motstand med trådmålere opp til 14 AWG, mens signalkontaktene er skjermet og plassert for å minimere krysstale. Reunion produserer M-serien gjennom en vertikalt integrert prosess – fra presisjonsmaskinering til automatisert montering og 100 % elektrisk testing. For ingeniører som designer kompakt industrielt utstyr, robotikk eller automatiserte systemer, gir denne kontakten en pålitelig, effektiv løsning som reduserer ledningskompleksitet og panelplassbehov.
| Trekk | Fordel |
| Strøm og signal i én kontakt | Kombinerer strømforsyning (opptil 22A) og signaloverføring i ett enkelt grensesnitt – reduserer panelplass, kabelantall og installasjonstid. |
| IP67 miljøforsegling | Støvtett og beskyttet mot midlertidig nedsenking – pålitelig for industri-, vaske- og utendørsmiljøer. |
| Gjenget låsemekanisme | Vibrasjonsbestandig sammenkobling – forhindrer utilsiktet frakobling i høyvibrasjonsapplikasjoner. |
| Flere strømsignalkonfigurasjoner | 1M-serien 2+4Pin, 7Pin og 9Pin 2M-serien 3+2, 3+4Pin og 9Pin – tilpasser seg ulike strøm- og signalkrav. |
| Gullbelagte kontakter | Lav kontaktmotstand og korrosjonsbeskyttelse – opprettholder ytelsen over hundrevis av paringssykluser. |
| -40°C til +105°C Drift | Bredt temperaturområde dekker ekstreme industrielle og utendørs forhold. |
| Fleksible termineringsalternativer | Lodde, dyppelodd og PCB – tilpasser seg forskjellige monteringsmetoder. |
| Parameter | 1M-serien | 2M-serien |
| Kontaktkonfigurasjoner | 2+4 pinner, 7 pins, 8 pins | 3+2pinner, 3+4pinner, 9pinner |
| Strømstrøm | 12A | 22A |
| Strømspenning | 250V | 800V |
| Signalstrøm | 6A | 9A |
| Signalspenning | Opptil 50V AC/DC | |
| Isolasjonsmotstand | ≥2000MΩ | ≥2000MΩ |
| Paringssykluser | ≥1000 ganger | ≥1000 ganger |
| Driftstemperatur | -40°C ~ +105°C | -40°C ~ +105°C |
| Beskyttelsesvurdering | IP67 (sammenkoblet tilstand) | IP67 (sammenkoblet tilstand) |
| Husmateriale | PA6 | PA6 |
| Kontaktmateriale | Kobberlegering med gullbelegg | Kobberlegering med gullbelegg |
M Series Power & Signal Hybrid Connector er distribuert på tvers av bransjer der kombinert strøm-signal-tilkobling forenkler utstyrsdesign og reduserer installasjonskompleksiteten.
Robotikk – Motorkraft + kodertilbakemelding, ende-på-armverktøy + sensorsignaler.
Industriell automatisering – Aktuatorkraft + posisjonstilbakemelding, ventilkontroll + statusovervåking.
Medisinsk utstyr – Pumpestrøm + strømningssensorsignaler, strøm til diagnoseutstyr + data.
LED-belysning – LED-drivere med høy effekt + DALI/DMX-kontrollsignaler.
Industrielle sensorer – Sensorstrøm + IO-Link-kommunikasjon.
Automotive Manufacturing – Monteringslinjeutstyr strøm + kontrollsignaler.
Fornybar energi – Solenergisporing + tilbakemelding om posisjon.
| Sertifisering | Omfang |
| ISO 9001:2015 | Kvalitetsstyring – design, produksjon og ettersalgsservice. |
| ISO 14001:2015 | Miljøstyring – bekreftet avfallsreduksjon og bærekraftig praksis. |
| ISO 13485:2016 | Kvalitetsstyring av medisinsk utstyr – gjelder for M-serien brukt i diagnose- eller overvåkingsutstyr. |
| UL anerkjent | Sikkerhetssertifisering på komponentnivå for nordamerikanske markeder. |
| RoHS | Begrensning av farlige stoffer – samsvar med EU-direktivet. |
Reunions produksjonslinje i M-serien opererer under streng prosesskontroll. IP67-tetning verifiseres på hver produksjonsbatch gjennom faktisk nedsenkingstesting. Testposter, materialsertifikater og inspeksjonsrapporter beholdes for hver batch.
Begge kontaktene kombinerer kraft og signal i ett enkelt grensesnitt, men de tjener forskjellige applikasjonsbehov:
| Aspekt | M-serien hybrid | X-serien hybrid |
| Låsemekanisme | Gjenget låsesystem | Rask rotasjonslåsesystem |
| Forsegling | IP67 (standard) | IP67 (standard) |
| Effektvurdering | Opptil 22A | Opptil 30A |
| Skallstørrelse | 1M, 2M-serien | 1X, 3X-serien |
| Primær applikasjon | Industri, robotikk, LED-belysning, | Testutstyr, robotikk, batteri, energi, LED-skjerm |
