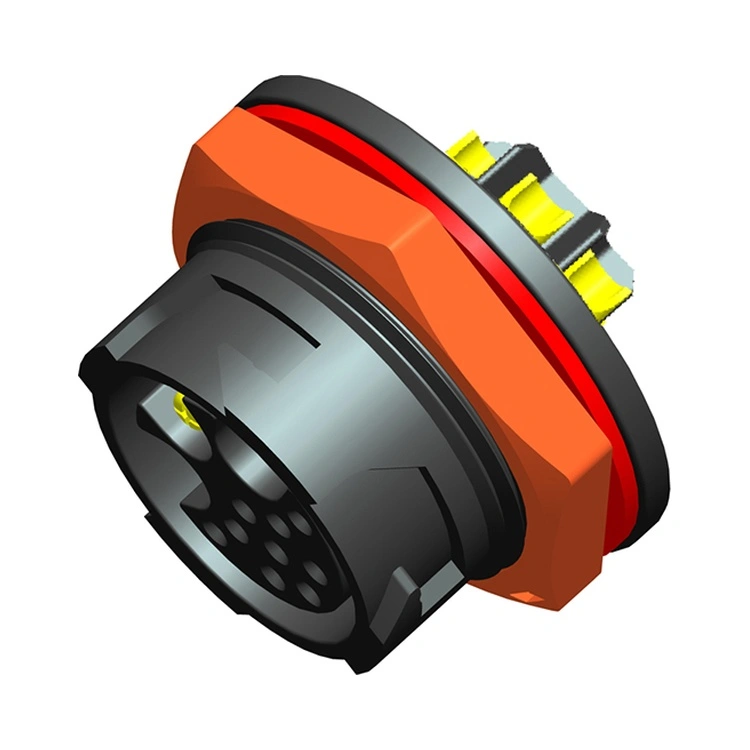

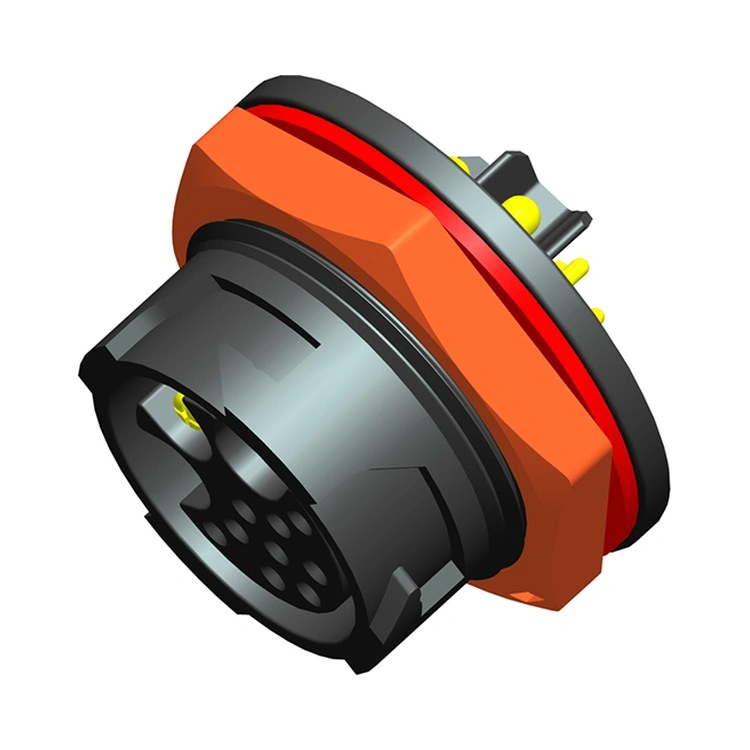

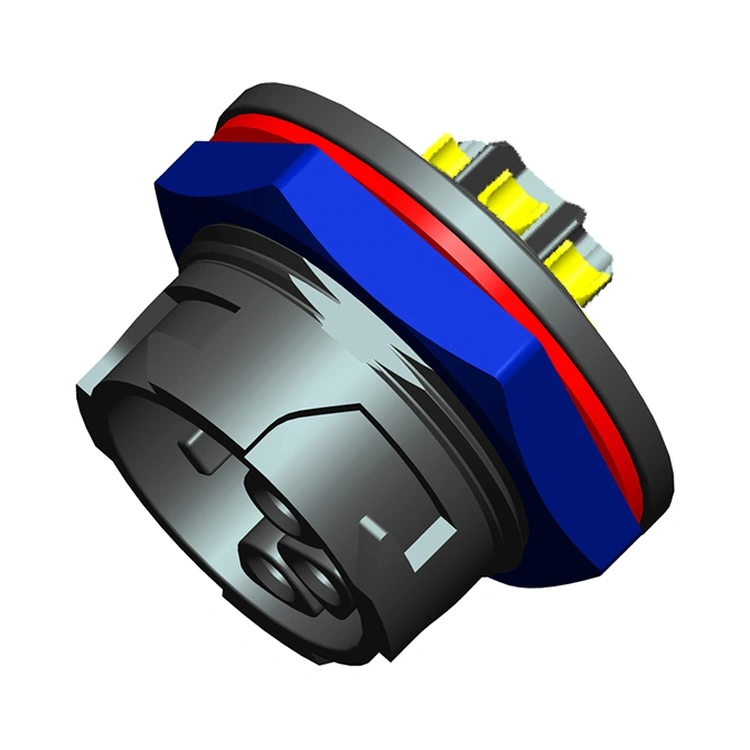

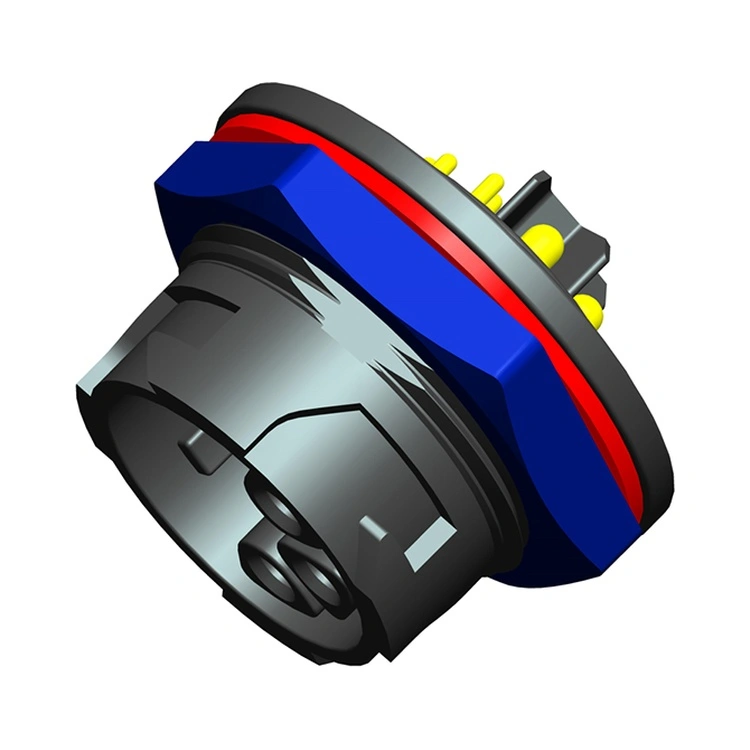

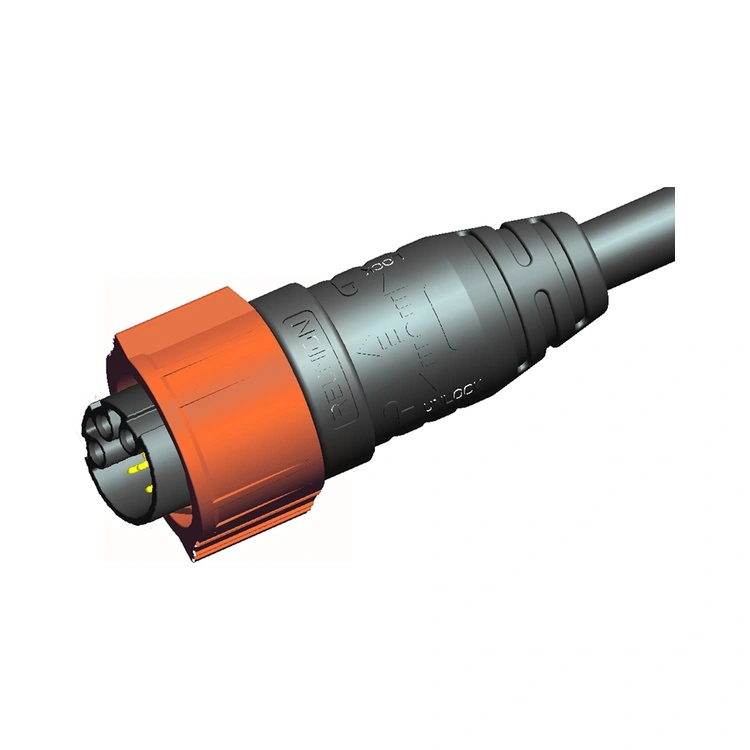

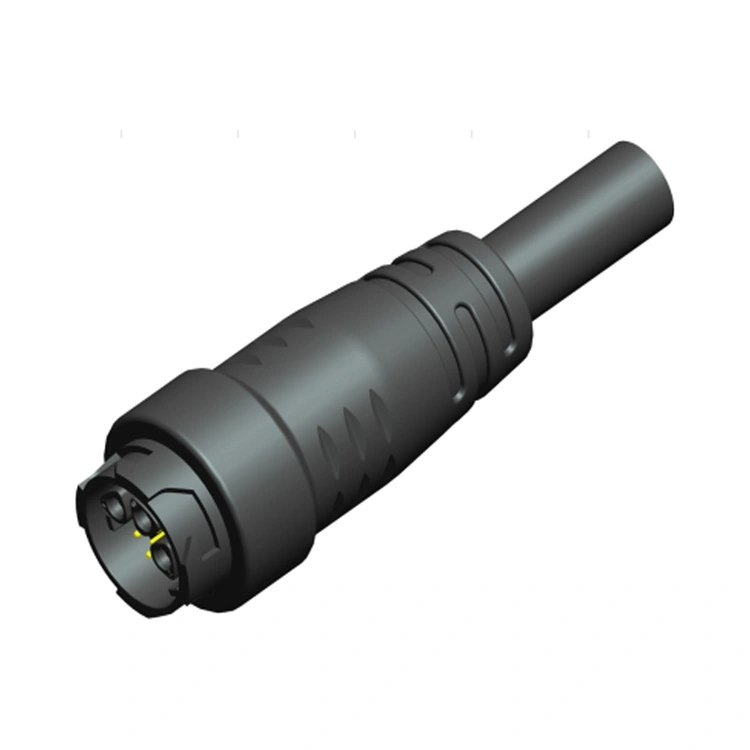

X Series Power & Signal Hybrid Connector er Reunions innovative sammenkoblingsløsning som kombinerer kraftlevering og signaloverføring i ett enkelt, plassbesparende hus. Denne kontakten imøtekommer den økende etterspørselen fra utstyrsprodusenter for å redusere panelplass, kabelantall og installasjonskompleksitet ved å integrere flere tilkoblingstyper i ett grensesnitt.
Strømkontaktene er designet for sikre tilkoblinger med lav motstand, mens signalkontaktene er skjermet og plassert for å minimere krysstale. Reunion produserer X-serien gjennom en vertikalt integrert prosess – fra presisjonsmaskinering og sprøytestøping gjennom automatisert montering og 100 % elektrisk testing. For ingeniører som designer avansert industrielt utstyr, batteri, energi, ebike, LED eller robotikk, gir denne kontakten en pålitelig, effektiv løsning som forenkler kabling og reduserer systemets totale fotavtrykk.
| Trekk | Fordel |
| Strøm og signal i én kontakt | Kombinerer strømforsyning (opptil 30A) og signaloverføring i ett enkelt grensesnitt – reduserer panelplass og kabelantall. |
| Rask rotasjonslåsesystem | Rask, enhånds parring med hørbar låsebekreftelse – reduserer installasjons- og vedlikeholdstiden. |
| IP67 miljøforsegling | Støvtett og beskyttet mot midlertidig nedsenking – pålitelig for industrielle og utendørs bruksområder. |

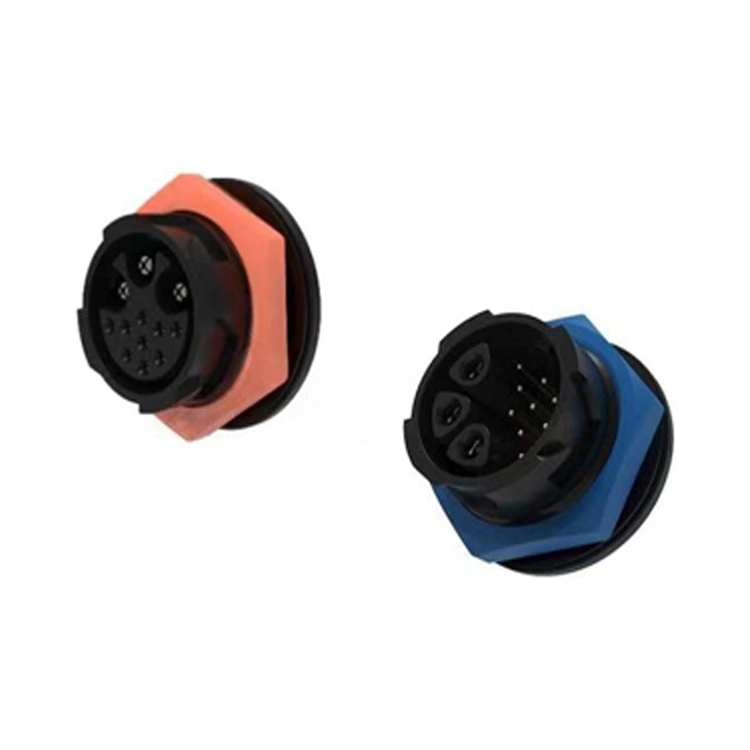

| Flere strømsignalkonfigurasjoner | 1X-serien: 2+4pinner 3X-serien: 3+9 pinner – tilpasser seg ulike kraft- og signalkrav. |
| Plasthus | Nylonmateriale - UL94-V0, korrosjonsbestandig, slitebestandig |
| Gullbelagte kontakter | Lav kontaktmotstand og korrosjonsbeskyttelse – opprettholder ytelsen over hundrevis av paringssykluser. |
| -40°C til +105°C Drift | Bredt temperaturområde dekker ekstreme industrielle og utendørs forhold. |
| Parameter | Spesifikasjon |
| Kontaktkonfigurasjoner | 3 strøm + 9 signal |
| Strømkontaktstrøm | Opptil 30A per kontakt |
| Strømspenning | Opptil 300V AC/DC |
| Signalkontaktstrøm | Opptil 5A per kontakt |
| Signalspenning | Opptil 30V DC |
| Kontakt motstanden | ≤5mΩ |
| Isolasjonsmotstand | ≥2000MΩ |
| Dielektrisk tåle | 1500V AC i 1 minutt |
| Paringssykluser | ≥1000 ganger |
| Driftstemperatur | -40°C ~ +105°C |
| Beskyttelsesvurdering | IP67 (sammenkoblet tilstand) |
| Husmateriale | PA6+GF svart farge |
| Kontaktmateriale | C54400 & C3602 gullbelegg og nelbelegg |

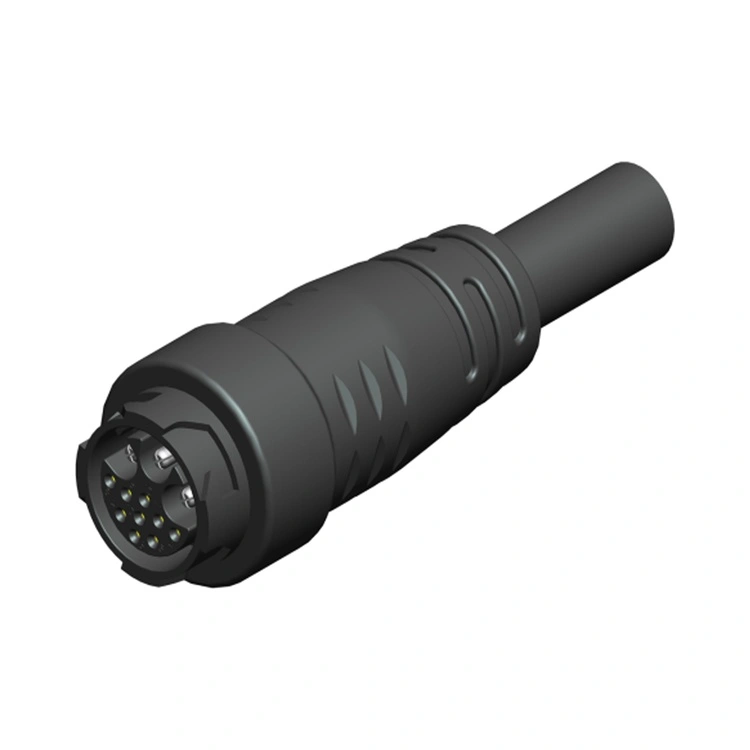

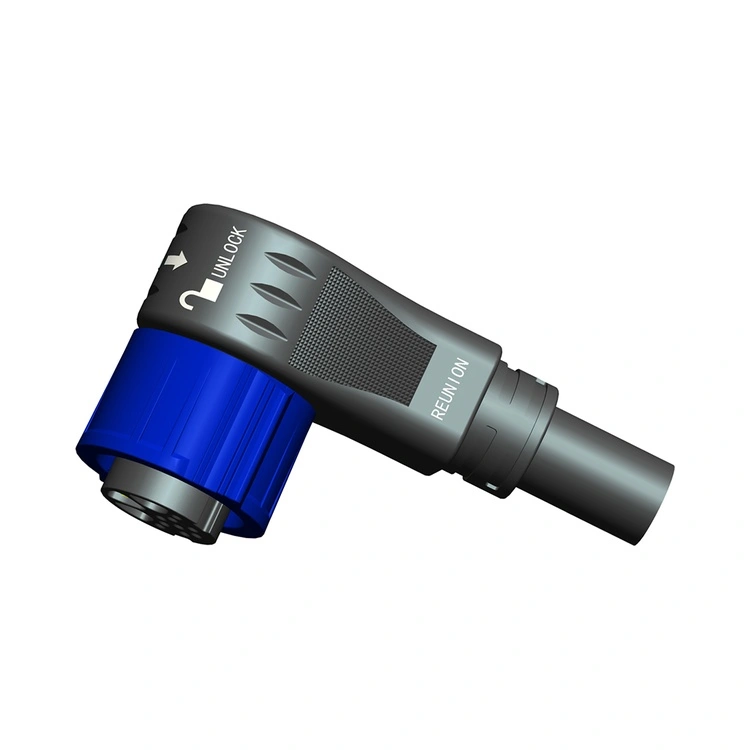

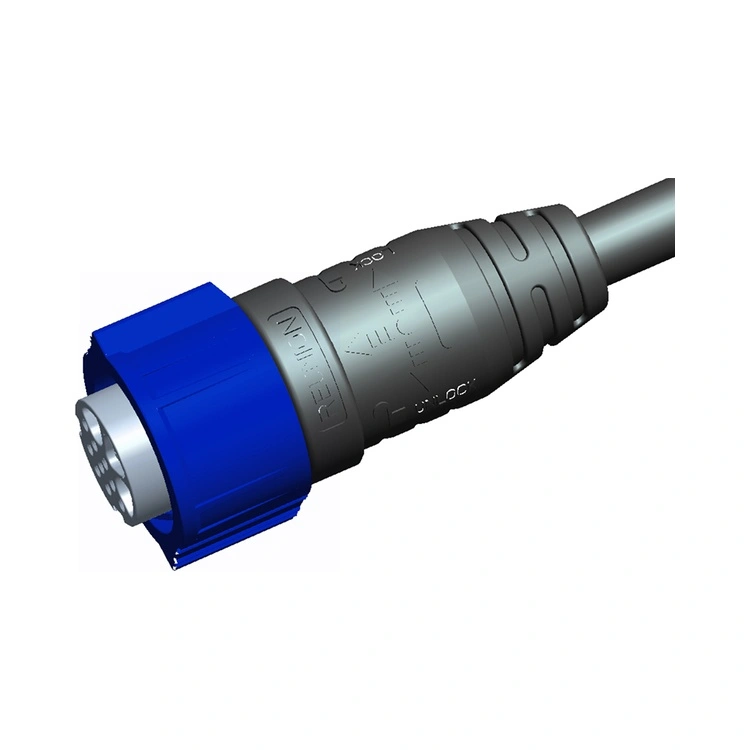

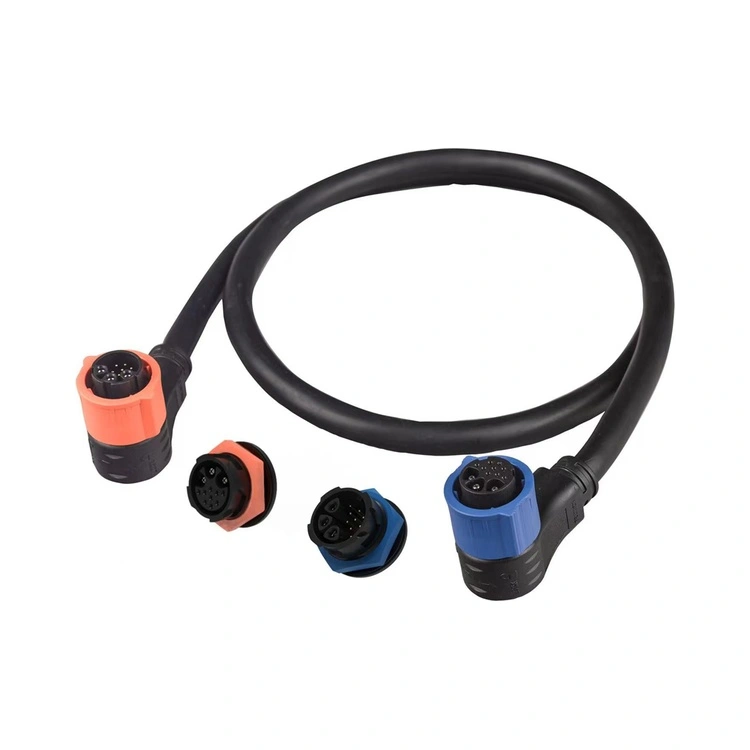

| Kabelutgang | Rett eller rettvinklet |
| Aspekt | Reunion X Series Hybrid | Separate strøm- og signalkontakter | Premium europeiske hybridkoblingsmerker |
| Panelplass | En panelutskjæring kreves | To panelutskjæringer kreves | Ett panelutskjæring |
| Kabeltall | En kabel kreves | To kabler kreves | Én kabel |
| Pris | Volumvennlig prissetting | Lavere komponentkostnad, høyere installasjonskostnad | 3-4× høyere |
| Installasjonstid | Redusert (én kobling) | Utvidet (to kontakter) | Redusert |
| IP67 Tetning | Standard | Variabel | Standard |
| Kontaktkonfigurasjoner | Flere alternativer – omfattende | Tilpassbar | Begrenset utvalg |
| Effektvurdering | Opptil 30A | Lignende | Lignende |
| 100 % elektrisk testing | Hver enhet | Prøvebasert | Prøvebasert |
| Sporbarhet | ERP sporbar | Variabel | Ja |
| Ledetid | 12-15 dager | 4-8 uker | 4-8 uker |
| Tilpasning | Lav MOQ | Variabel | Høy MOQ |
Gjenforeningsfordelen: Du får integrert strømsignaltilkobling, reduserte panelplasskrav og forenklet kabelhåndtering – alt til kostnadseffektive priser, uten premiumkostnadene til europeiske merker.
| Sertifisering | Omfang |
| ISO 9001:2015 | Kvalitetsstyring – design, produksjon og ettersalgsservice. |
| ISO 14001:2015 | Miljøstyring – bekreftet avfallsreduksjon og bærekraftig praksis. |
| ISO 13485:2016 | Kvalitetsstyring av medisinsk utstyr – gjelder for X-serien som brukes i diagnose- eller overvåkingsutstyr. |
| UL anerkjent | Sikkerhetssertifisering på komponentnivå for nordamerikanske markeder. |
| RoHS | Begrensning av farlige stoffer – samsvar med EU-direktivet. |
Reunions X-serie produksjonslinje opererer under streng prosesskontroll. IP67-tetning verifiseres på hver produksjonsbatch gjennom faktisk nedsenkingstesting. Testposter, materialsertifikater og inspeksjonsrapporter beholdes for hver batch.
Den primære fordelen erplass og kabeleffektivitet. En hybridkontakt:
Reduserer panelutskjæringer– Én kobling kontra to eller tre separate kontakter.

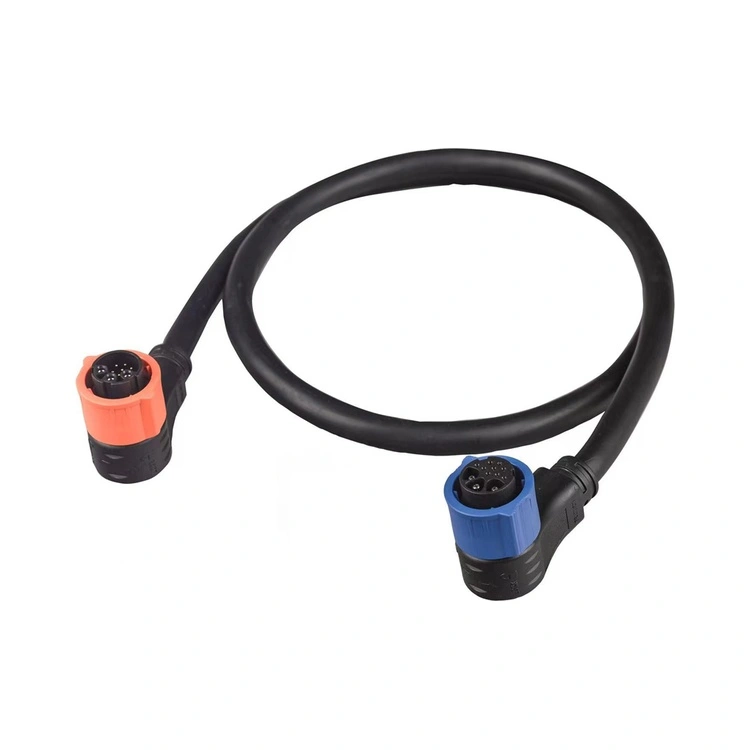

Reduserer kabelantallet– Én kabelenhet kontra flere kabler.
Forenkler installasjonen– Én paringsoperasjon kontra flere operasjoner.
Reduserer potensielle feilpunkter– Færre tilkoblinger betyr færre feilpunkter.
Forbedrer kabelhåndtering– Én kabel er lettere å trekke og sikre.
For utstyr med begrenset panelplass – for eksempel medisinsk utstyr, robotikk eller kompakte industrielle kontroller – er hybridkontakten ofte avgjørende.
Reunion anbefaler følgende installasjonspraksis:
Parring– Trykk hardt til et hørbart klikk bekrefter låsing.
O-ring inspeksjon– Skift ut O-ringen hvis deformasjon, sprekker eller herding er synlig.
Kabelbøyeradius– Oppretthold minimum5× kabeldiameter ved kontaktinngangen.
Orientering– Vend kabelutgangen nedover for utendørs/vaskeinstallasjoner.
