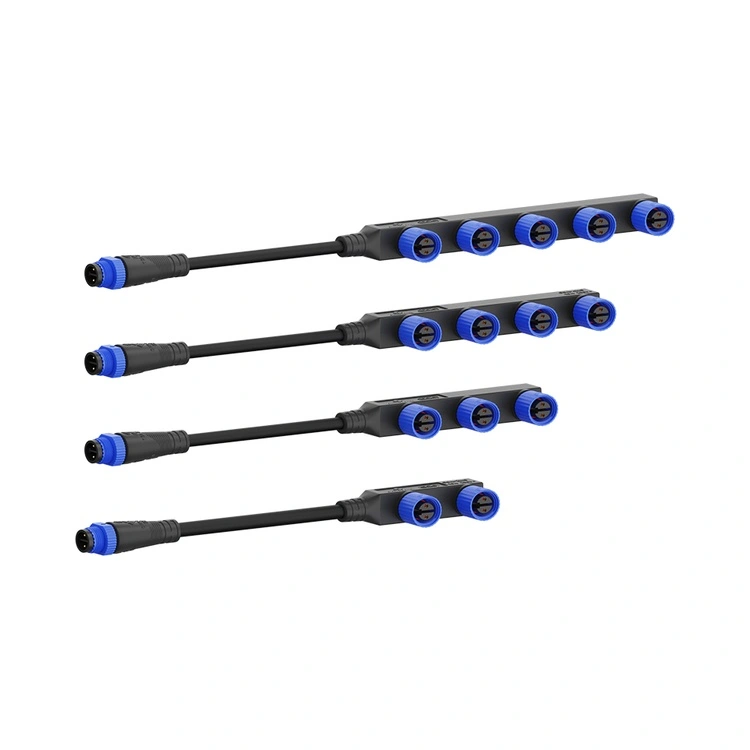

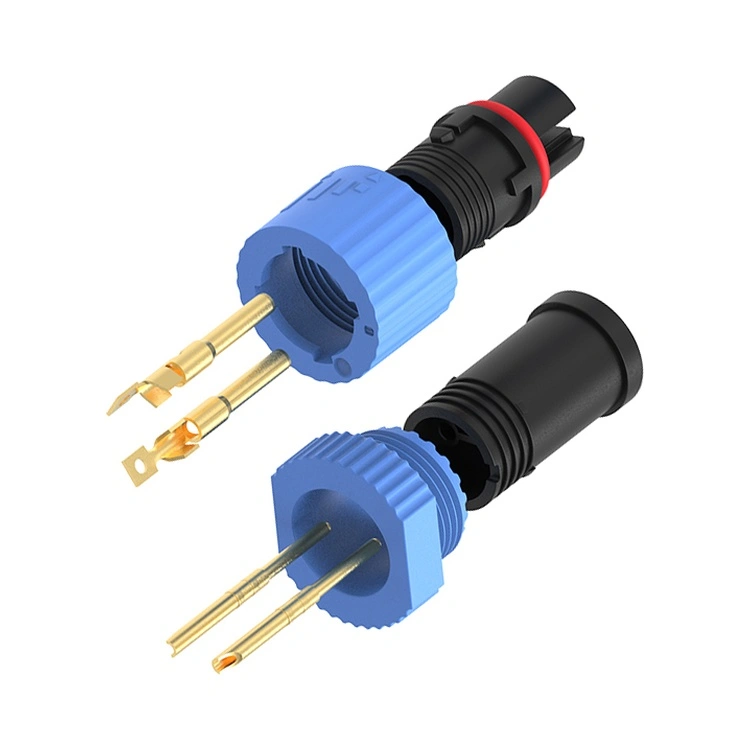

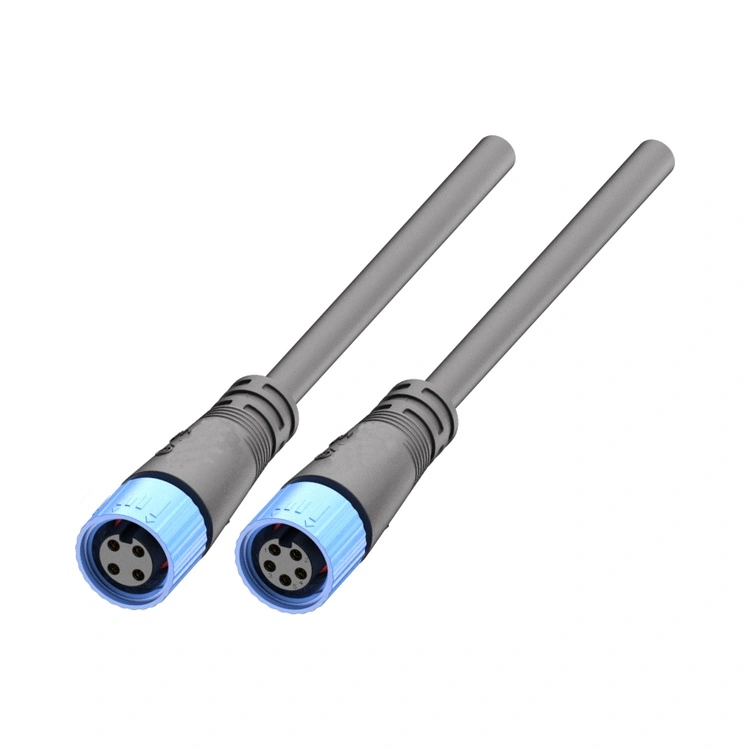

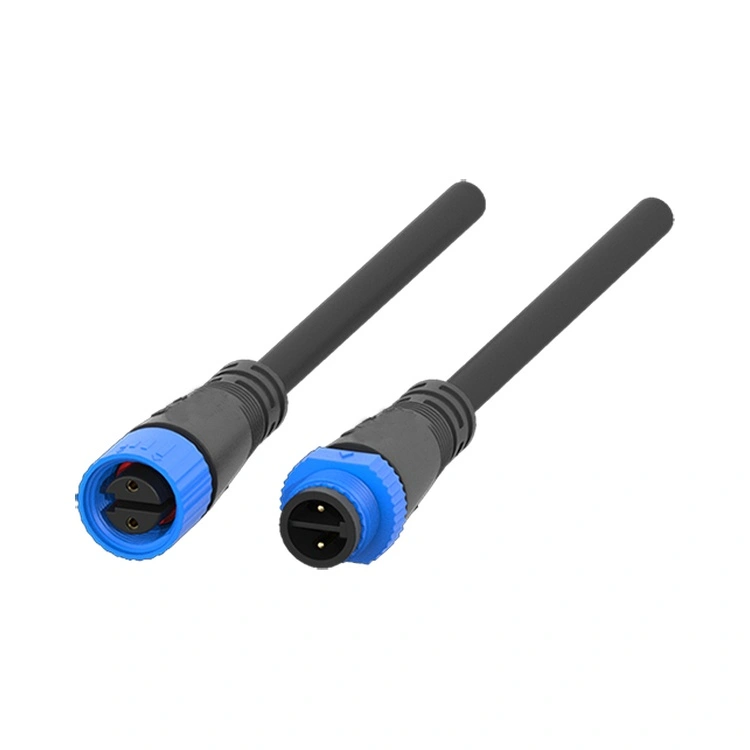

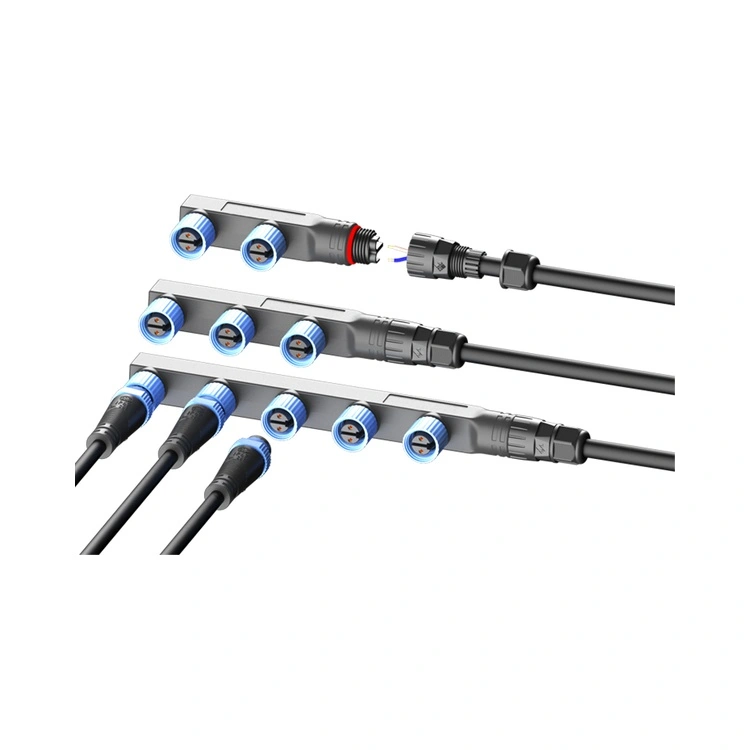

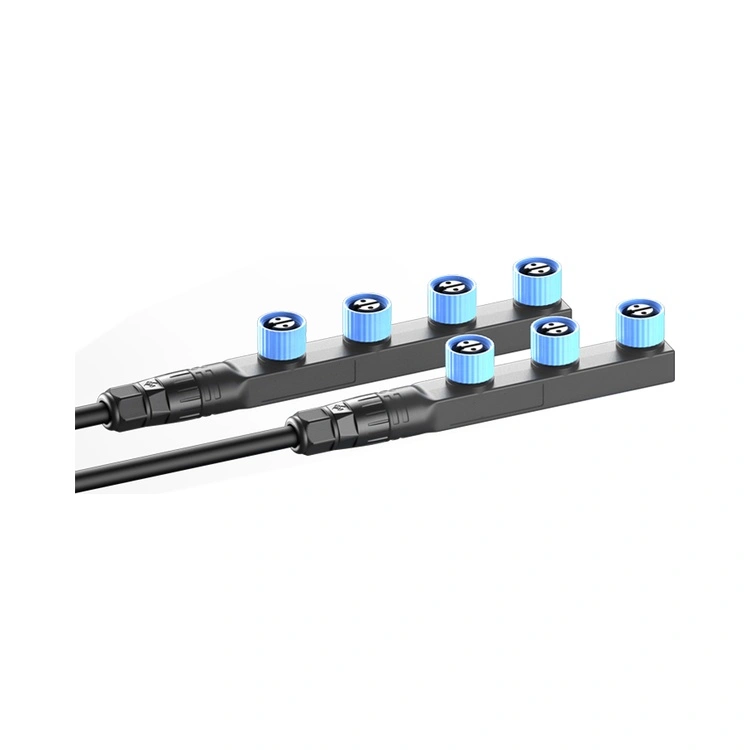

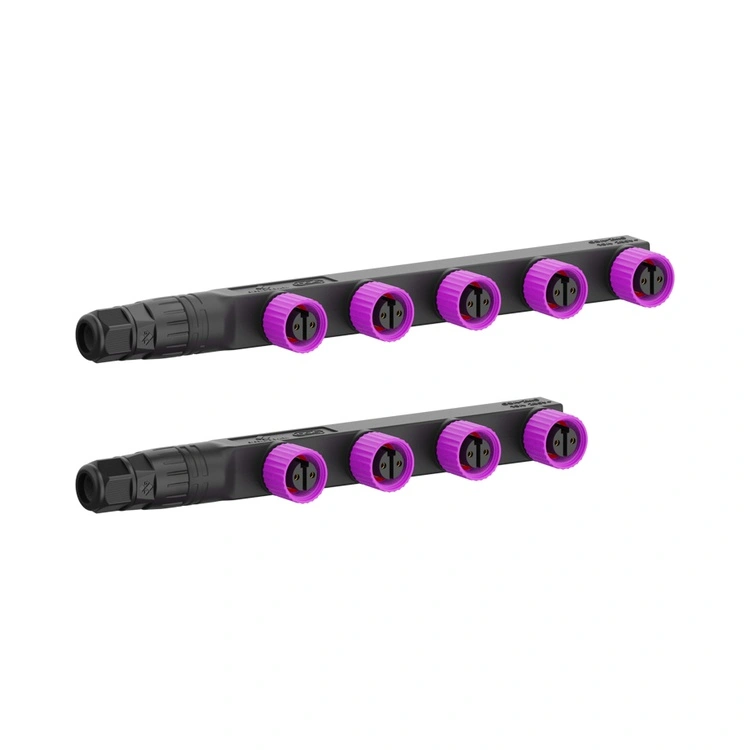

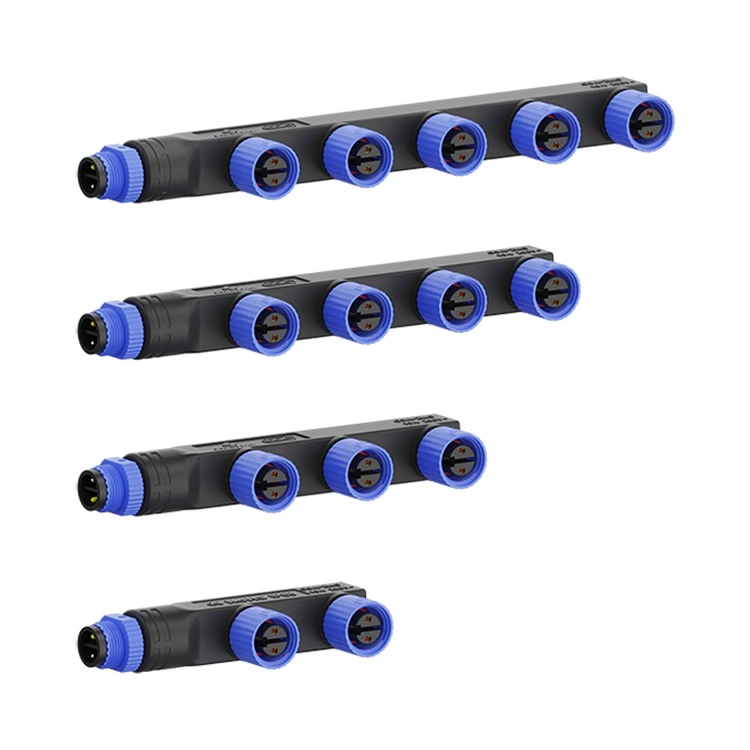

M15-serien LED-lyskontakt

M15 Series LED Light Connector er Reunions spesialiserte sammenkobling for utendørs LED-belysningsindustrien – et av de raskest voksende segmentene innen industriell belysning. Sertifisert til grensesnittstandarder for LED-belysning, kombinerer denne gjengede sirkulære kontakten en kompakt 15 mm F-type design med IP67-klassifisert forsegling, noe som gjør den egnet for gatelys, tunnelbelysning, arkitektonisk belysning, stadionlyskastere og utendørs LED-skjermer.

Koblingens hus er konstruert av høyfast PA66 termoplast, som gir utmerket værbestandighet, korrosjonsbeskyttelse og mekanisk holdbarhet uten vekt- og korrosjonsproblemer fra metallalternativer.

En viktig sikkerhetsfunksjon i M15-serien er dens flerkjernede interne skilleveggdesign – separate barrierer mellom strømledere forhindrer kortslutninger fra ledningsisolasjonsskader, et kritisk krav for høyeffekts LED-installasjoner der strømforsyninger kan levere over 500W.

Kontakter er laget av kobberlegering med gullbelegg, og opprettholder lav og stabil kontaktmotstand (≤3mΩ) over kontaktens levetid.

Tilgjengelig i 2-, 3-, 4- og 5-pinners konfigurasjoner med strømstyrke opp til 10A, støtter M15-serien både konstantstrøm og konstantspenning LED-drivere.

Reunion produserer M15-serien gjennom en vertikalt integrert prosess – fra presisjonssprøytestøping til automatisert montering og 100 % elektrisk testing. Den gjengede låsemekanismen sikrer vibrasjonsbestandig sammenkobling – kritisk for installasjoner som er utsatt for vind, trafikkvibrasjoner og termisk sykling fra -40°C til +105°C.

For ingeniører som designer utendørs belysningssystemer, gir denne kontakten en pålitelig, sikker og kompakt løsning spesielt skreddersydd for LED-applikasjoner, støttet av Reunions 15 års produksjonserfaring.

Viktige salgsargumenter

M15-serien er spesialbygd for utendørs LED-belysning, med funksjoner som dekker de spesifikke kravene til langsiktige utendørsinstallasjoner.

Tekniske spesifikasjoner

Generelle spesifikasjoner:

Driftstemperatur:-40°C ~ +105°C

Beskyttelsesvurdering:IP67 / IP68 (sammenkoblet)

Husmateriale:PA66

Kontaktmateriale:Gullbelagt kobberlegering

Kontaktmotstand:≤3mΩ

Paringssykluser:≥500

Designstandard:Samsvarer med grensesnittstandarder for LED-belysning

Brennbarhetsvurdering:UL 94 V-0

Alle materialer er RoHS-kompatibel

Applikasjoner og brukstilfeller i den virkelige verden

M15-seriens LED-lyskontakt brukes på tvers av utendørsbelysningsapplikasjoner der pålitelighet og sikkerhet er avgjørende.

Primære applikasjonsfelt

Gate- og motorveibelysning– LED-gatelys og motorveisbelysningssystemer.

Tunnelbelysning– Motorvei- og jernbanetunnelbelysning.

Arkitektonisk og fasadebelysning– Bygge omriss, broer og monumenter.

Stadion- og sportsbelysning– Flomlyssystemer for store områder.

Utendørs LED-skjermer– Modulære reklametavler og storformatskjermer.

Landskap og parkbelysning– Stibelysning, dekorative installasjoner og hagebelysning.

Solcelledrevet belysning– Off-grid gate- og gangbelysning.

Sertifiseringer og kvalitetssikring

Reunions M15 LED-kontaktproduksjonslinje opererer under streng prosesskontroll. IP67-tetning verifiseres på hver produksjonsbatch gjennom faktisk nedsenkingstesting. Testposter, materialsertifikater og inspeksjonsrapporter beholdes for hver batch, og støtter kvalitetsrevisjonene og kravene til kundedokumentasjon.

Ofte stilte spørsmål (FAQ)

1. Hvorfor har M15 LED-kontakten interne skillevegger mellom lederne – er dette en standardfunksjon?

Den flerkjernede interne partisjonsdesignen er ensikkerhetsfunksjon spesielt utviklet i M15-serien for LED-belysningsapplikasjoner. I høyeffekts LED-installasjoner kan strømforsyningen levere >500W ved spenninger opp til 350V DC. Hvis et ledningsisolasjonslag blir skadet (under installasjon eller fra vibrasjoner), kan eksponerte ledere kortslutte – forårsake driverfeil eller til og med brann. De interne skilleveggene gir fysisk separasjon mellom lederne i koblingskroppen, og forhindrer kontakt selv om isolasjonen er kompromittert. Denne funksjonen erikke standard i generelle kontakter (M8/M12) og er en nøkkeldifferensiator for M15. Reunions skillevegger er støpt integrert med isolatoren – ikke lagt til som separate komponenter – og sikrer at de forblir effektive gjennom hele kontaktens levetid.

2. Hva er riktig moment for M15-koblingsmutteren, og hvordan skal IP67-tetningen opprettholdes over tid?

For å oppnå og opprettholde IP67-tetning i utendørs LED-installasjoner, anbefaler Reunion:

Parringsmoment– Trekk til koblingsmutteren for hånd til O-ringen kommer i kontakt med paneloverflaten, og påfør deretter et ekstra moment på0,4-0,6Nmved hjelp av en momentnøkkel. Ikke overskrid 0,8Nm.

O-ring inspeksjon– Den forhåndsinstallerte O-ringen bør inspiseres ved hver vedlikeholdssyklus. Bytt ut hvis deformasjon, sprekker eller herding er synlig.

Utskiftingsplan for o-ring– For utendørs installasjoner med daglig termisk sykling, skift ut O-ringer hvert 2.-3. år som en del av forebyggende vedlikehold.

Kabelbøyeradius– Oppretthold en minimum bøyeradius på5× kabeldiameter ved kontaktinngangen for å forhindre belastning på kabelpakningen.

Kabelorientering– Vend kabelutgangen nedover for å forhindre at vann samler seg nær tetningsgrensesnittet.

Rengjøring før tilkobling igjen– Rengjør kontakten utvendig med mildt rengjøringsmiddel og vann før du kobler til igjen for å forhindre at rusk kompromitterer forseglingen.
