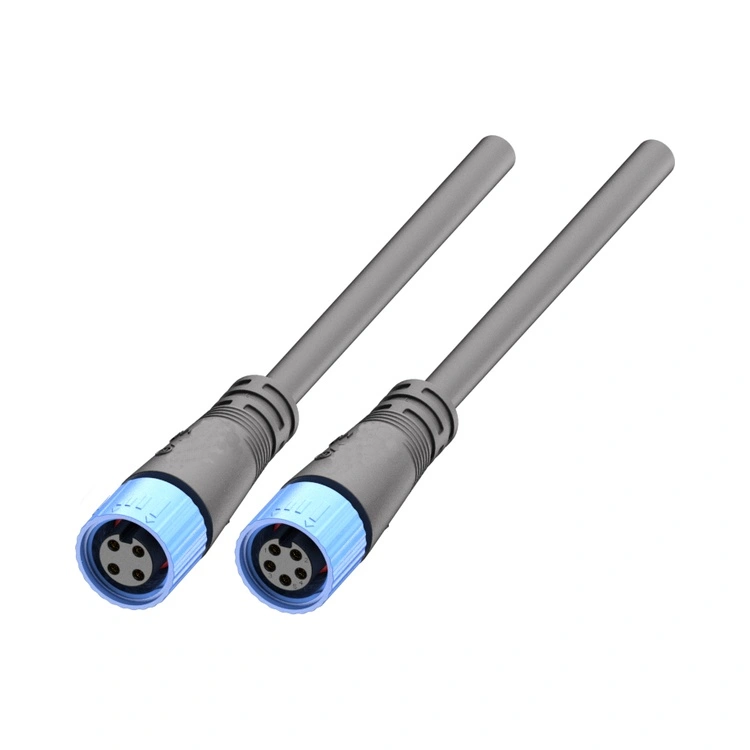

De M15-serien vanntett kontakt er ikke bare et gjenget sirkulært grensesnitt; det er Reunions dedikerte sikkerhetsbarriere for høyeffekts LED-systemer der plassbegrensninger møter ekstrem væreksponering. Mens standard M12-alternativer håndterer lavstrømssignaler, rommer denne 15 mm-plattformen 16–20AWG-ledere som bærer opptil 10A per pinne – avgjørende for å drive moderne 500W+ LED-motorer i arkitektoniske og infrastrukturprosjekter.
Unik ingeniørdifferensiator: Typedesignhuset integreresflerkjernede interne partisjoner— fysiske barrierer som skiller kraft- og signalfelt innenfor samme skall. I virkelige installasjoner (f.eks. tunnelbelysning med 24/7 drift), forhindrer denne skilleveggen katastrofale kortslutninger hvis individuell ledningsisolasjon slites mot vibrasjon, en feilmodus som ofte overses av generiske sirkulære kontakter.

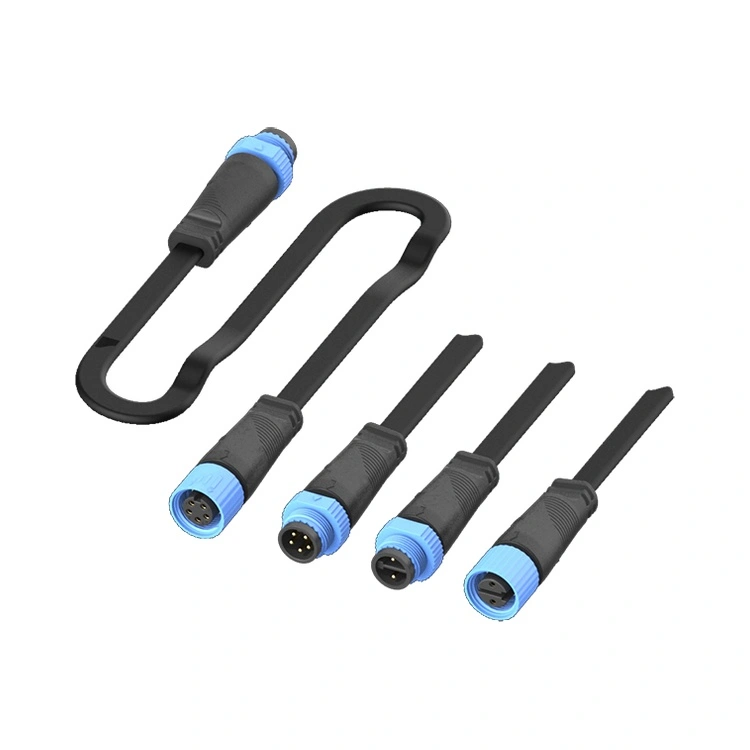

Reunion produserer denne serien via en vertikalt integrert prosess: presisjons PA66 sprøytestøping, automatisert gullbelegg på kobberlegeringskontakter og 100 % elektrisk testing per batch. Tilgjengelig i 2-, 3-, 4- og 5-pinners oppsett M15-serien vanntett kontakt støtter både konstantstrøm og konstantspenning LED-drivere, med en gjenget låsemutter som opprettholder momentintegriteten under vindindusert resonans og daglig termisk sykling.
| Trekk | Konstruert fordel for prosjektet ditt |
| IP67/IP68 Sammenkoblet tetning | Tåler midlertidige flom (IP67) og kontinuerlig nedsenking opp til 1,5 m (IP68) – validert via vanninntrengningstester på batchnivå |
| Kompakt 15 mm Type Design | Passer inn i slimline LED-armaturer og stolpemonterte skjermer der hver millimeter teller; reduserer vindbelastningen på inventar. |
| Interne partisjoner med flere kjerner | Sikkerhet først: Fysisk separasjon mellom strømkretser (250V/10A) forhindrer lysbue fra isolasjonskrypning |
| PA66 Bolig | Tåler metallhus i kystnære eller kjemisk aggressive miljøer. |
| Gullbelagte kontakter | Opprettholder ≤3mΩ kontaktmotstand over 500+ paringssykluser |
| Kjerner | 2,3,4,5Pins valgfritt |
| Parameter | 2-pins | 3-pins | 4-pins | 5-pins |
| Spenningsklassifisering | 250V | 250V | 125V | 125V |
| Nåværende vurdering (per pin) | 10A | 10A | 10A | 10A |
| Wire Range | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Dielektrisk motstandsdyktig spenning | 1500V AC | 1500V AC | 1000V AC | 1000V AC |
| Isolasjonsmotstand | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Driftstemperatur:-40°C ~ +105°C

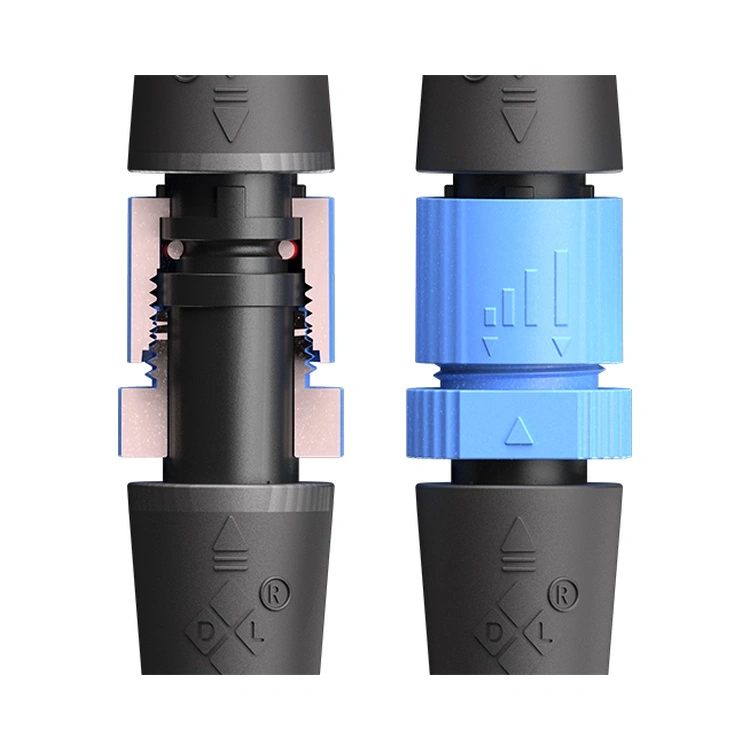

Beskyttelse:IP67 / IP68 (verifisert under sammenkoblet tilstand med medfølgende O-ring)
Bolig:PA66

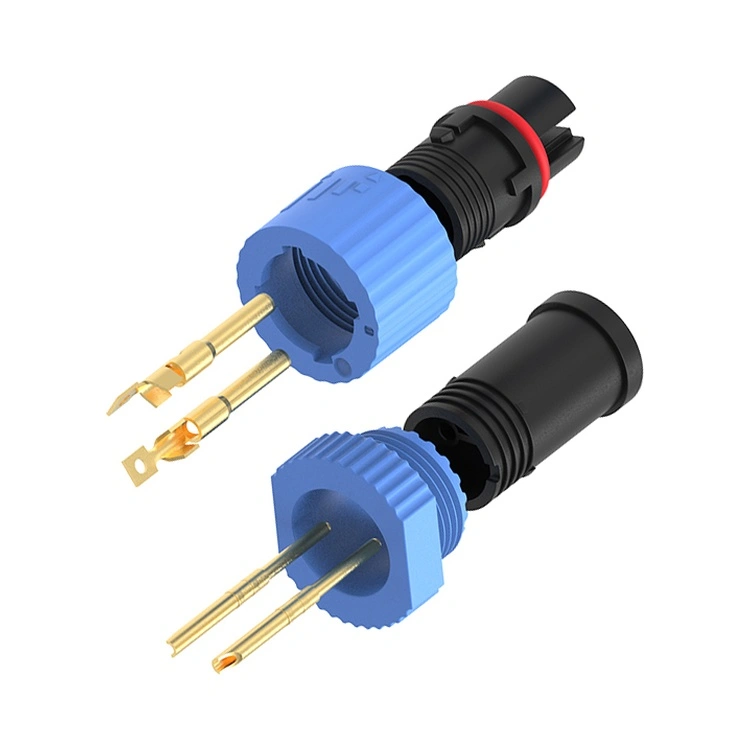

Kontakt:Gullbelagt kobberlegering
Kontaktmotstand:≤3mΩ
Holdbarhet for parring:≥500 ganger
Brennbarhet:UL 94 V-0
Overholdelse:RoHS, REACH
| Aspekt | Reunion M15-serien | Premium EU/US-merker | Lavprisalternativer |
| Enhetspris | Volumkonkurransedyktig (be om prisnivåer) | 2–3 ganger høyere | Billigere på forhånd, men skjulte feilkostnader |
| Interne sikkerhetsskillevegger | Ja – standard på alle pinner | Sjelden tilbudt | Alltid fraværende |
| Husmateriale | PA66 | PA eller sink-legering | Resirkulert/ukjent kvalitet – blir sprø på 2 år |
| Kontakt Plating | Gullplasting | Gull eller sølv (0,1–0,2 µm) | Tinn eller ingen plating |
| Temperaturområde | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| Sporbarhet | ERP-kodet fra harpiksbatch til sluttmontering | Ja | Ingen |
| Ledetid | 12–15 dager | 6–8 uker | Uforutsigbar (30–60 dager) |
| Tilpasning MOQ | 100 stk (for kabelenheter) | 500+ stk | Ikke tilbudt |
| Teknisk støtte | 24 timers respons, 10 interne ingeniører | Langsommere på grunn av lagdelt støtte | Ingen teknisk støtte |
Reunions produksjonsanlegg (ISO 9001, 14001 og 13485 sertifisert) opererer under streng statistisk prosesskontroll. Hver produksjonsparti av M15-serien vanntett kontakt inkluderer:
Råstoff
Injeksjonsstøping i prosessen (trykk, temperatur, syklustid)
100 % elektrisk testing (Hi-pot, isolasjonsmotstand og kontaktmotstand)
IP67 nedsenkingstestrapporter (tilfeldig prøve fra hver batch – bilder og videoer beholdes)
De M15-serien vanntett kontakt er ikke en generisk automatiseringskontakt som er gjenbrukt for belysning. Den adresserer tre reelle hull:
Nåværende kapasitet: M12/M8 håndterer vanligvis 4A maks; M15 leverer10A per pinne– avgjørende for 100W+ LED-moduler.
Sikkerhetsskillevegger: De indre barrierene erpåbudt for SELV-systemer (Safety Extra Low Voltage) der strøm- og kontrollledninger eksisterer side om side. Uten dem kan en bortkommen ledningsstreng kortslutte 250V til en signallinje – ødelegge drivere.
Varighet: M15s PA66-hus med UV-stabilisatorer forhindrer solindusert sprekkdannelse – en kjent feilmodus for standard M12 nylonblandinger i utendørs stangfester.
Tre tekniske årsaker:
Termisk ekspansjonsmatch: PA66 utvider/trekker seg sammen med kabelkappen og LED-huset, og reduserer tetningsskjærspenning under svingninger på -40°C~+105°C.
Unngå galvanisk korrosjpå: I kyst- eller avisingssaltmiljøer lider metallkoblinger for sprekkkorrosjon selv med plettering. PA66 eliminerer dette helt.
Vektreduksjonpå: 40 % lettere enn tilsvarende metallskall – kritisk for utkragede armaturarmer under vindbelastning.
For prosjekter som eksplisitt krever metallskjerming (f.eks. EMI-sensitiv medisinsk belysning), tilbyr Reunion alternative serier – men for 95 % av utendørs LED-applikasjoner overgår PA66 metall i totale eierkostnader.
Parringsmoment:Stram for hånd til O-ringen sitter, og påfør deretter0,4–0,6 Nm med en momentnøkkel. Overskrid aldri 0,8 Nm (overkomprimering forvrenger O-ringen).
O-ring inspeksjpå:Bytt ut den forhåndsinstallerte NBR O-ringen hver24 måneder for installasjoner med daglig termisk syklus >30°C delta.
Kabelinngang:Oppretthold a5× kabeldiameter bøyeradius ved strekkavlastningen for å forhindre mikrogap rundt ledningsisolasjonen.
Orientering: Før alltid kabelen nedover for å unngå at vann samler seg ved grensesnittet på baksiden.
Reunion leverer fabrikkmonterte ledningsnett med forhåndsmomentede kontakter – noe som eliminerer variasjon i feltinstallasjonen for kritiske infrastrukturprosjekter.
