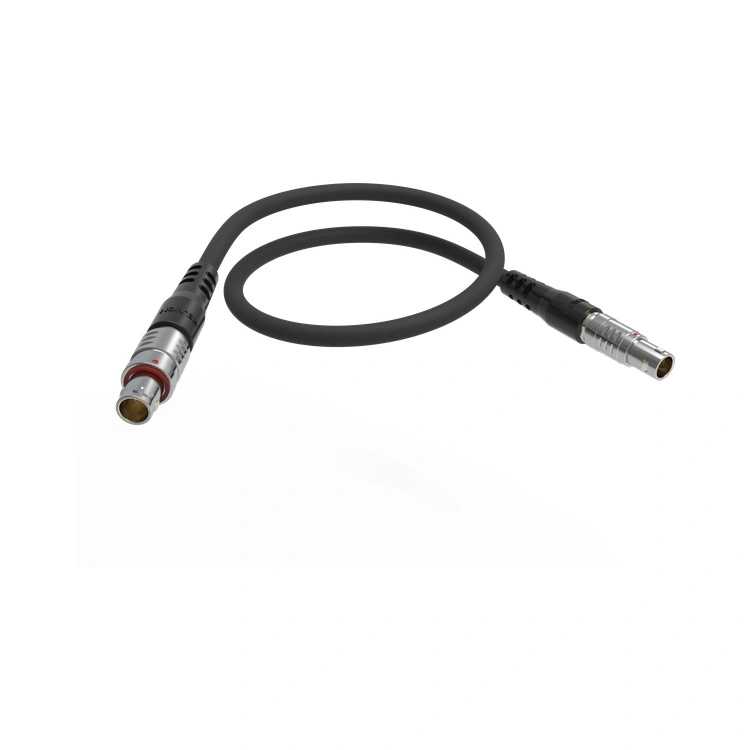

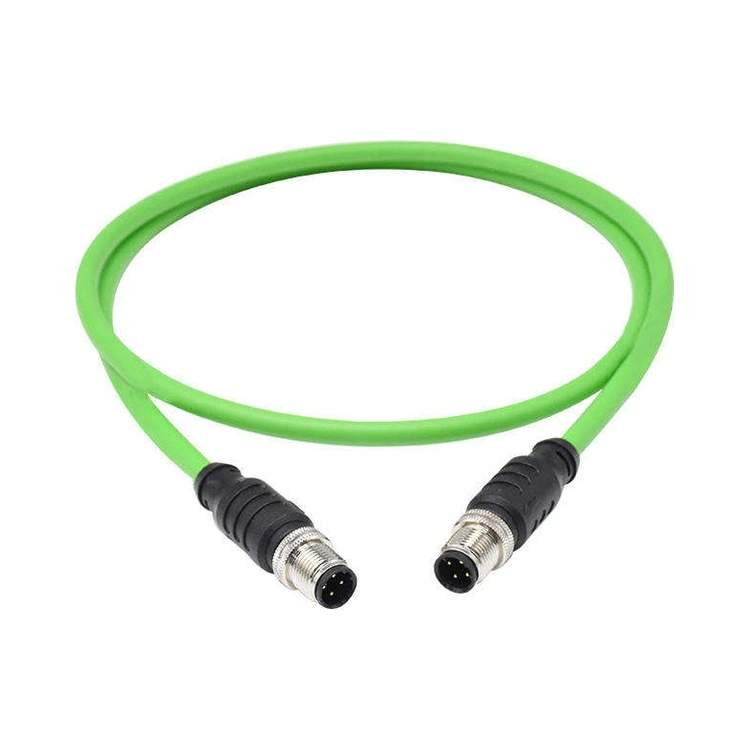

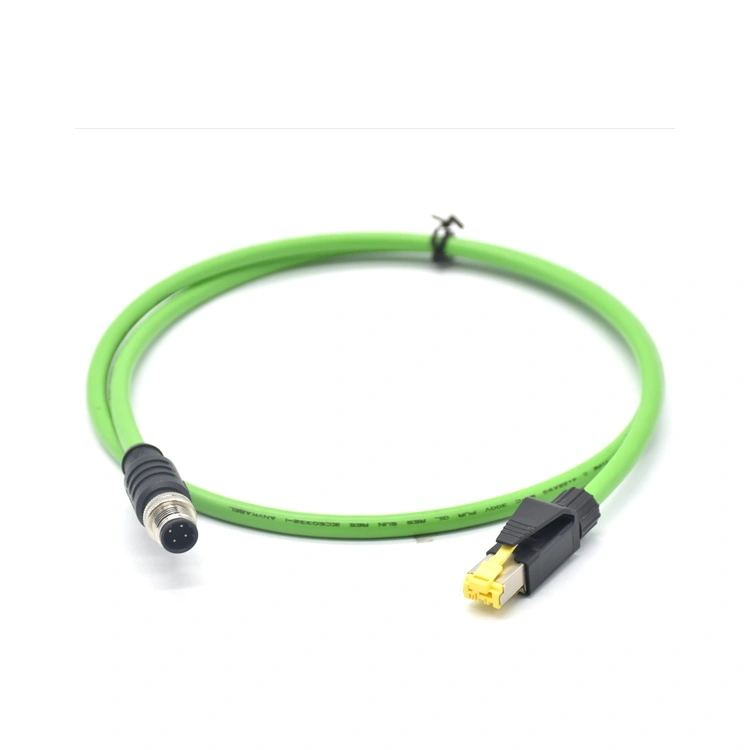

Reunion produserer robotkabelsammenstillingen i ISO 9001-sertifiserte anlegg med full sporbarhet, ved hjelp av automatisert ledningsbehandlingsutstyr og presisjonsoverstøping for å sikre jevn kvalitet. Sammenstillingene er tilgjengelige med et bredt spekter av koblingsalternativer – inkludert metall push-pull kontakter, M8/M12 serie kontakter, RJ45 Ethernet kontakter og tilpassede overstøpte kontakter – og kan konfigureres for å møte de spesifikke kabelførings- og bevegelseskravene til forskjellige robotmodeller.
| Trekk | Fordel |
| Integrert strøm, signal og data | Konsoliderer motorkraft, kodertilbakemelding, Ethernet og I/O-kabler i en enkelt rutet bunt – reduserer kabelantallet og forenkler ruting. |
| Slitasjebestandige jakker | PUR- og TPE-jakker tåler olje, kjølevæske og slitasje – kritisk for malerverksteder og sveiseapplikasjoner. |
| Tolags skjerming | Folie + fletteskjerming (≥90 % dekning) – opprettholder signalintegriteten for høyhastighetskoder og Ethernet-signaler. |
| Presisjon overstøping | Integrert strekkavlastning, IP67-tetning og kabelmerking – beskytter mot forurensninger og forenkler vedlikeholdet. |
| 100 % elektrisk testing | Hver enhet som er verifisert for kontinuitet, isolasjon og signalintegritet – sikrer ut-av-boksen pålitelighet. |
| Full sporbarhet | ERP-sporet fra råmateriale til ferdig montering – støtter kvalitetsrevisjoner og garantisporing. |
| Parameter | Detalj |
| Kabeltyper | Strøm (motor), Encoder (tilbakemelding), Ethernet (Cat5e/Cat6), I/O-kontroll |
| Lederstørrelser | 24 AWG (signal) til 12 AWG (effekt) |
| Driftstemperatur | -40°C til +105°C |
| Skjermingseffektivitet | >90 dB demping opp til 1 GHz (folie + flette kombinasjon) |
| Koblingsalternativer | M8, M12, RJ45, D-sub, metall push-pull-kontakter eller helt tilpassede overstøpte design |
| Inntrengningsbeskyttelse | IP67 (med tilhørende kontakter riktig tiltrukket) |
Ingen to robotceller er identiske. Reunions interne ingeniørteam jobber direkte med dine mekaniske designere for å lage en industriell robotkabelsammenstilling som følger den spesifikke artikulasjonsbanen til armen din – enten det er en 6-akset leddrobot, en SCARA eller en samarbeidende cobot.
Selekonfigurasjon – Kombiner strøm, koder, Ethernet og pneumatisk slange til en enkelt pakket bunt eller separate underledninger for modulær erstatning.
Kontaktorientering – Spesifiser 0°, 45° eller 90° utgangsvinkler for å unngå trange bøyninger rett ved kontakten – en vanlig designforglemmelse som reduserer kabelens levetid med 60 %.
Pre-formed Bends – Vi kan termisk sette kurver inn i kablene for å matche robotens nøytrale holdning, og redusere stress i hjemmeposisjon.
Jakkemateriale – Velg PUR for olje-/kjølevæskeeksponering, TPE for høy-fleks/lav-temp, eller FEP/Teflon for ekstrem varme (opptil 200 °C).
Overmold Color & Marking – Legg til nummererte grener, kretsetiketter eller QR-koder for rask vedlikeholdsidentifikasjon – en funksjon som er rost av feltserviceteknikere.
Materialinngående inspeksjon – Hver kabelspole er verifisert for ledermotstand og isolasjonstykkelse før frigjøring.
Automatisert skjæring og stripping – Lasermålte lengder med ±1 mm nøyaktighet; null hakkstripping for å forhindre lederskade.
Undermonteringsruting – Kabler lagt inn i selebrett med spiralinnpakning eller flettet hylse for slitasjebeskyttelse.
Koblingsmontering og momentkontroll – Alle gjengede koplinger strammet til spesifisert moment (digitalt verktøy med revisjonsspor).
Overstøping (In-House Tooling) – Vertikal sprøytestøping med integrert strekkavlastningsgeometri; skuddvekt og temperatur logget.
100 % elektrisk test – Kontinuitet (alle pinner), isolasjonsmotstand (≥100 MΩ) og dielektrisk motstand (1,5 kV AC).
Prøvetesting – Per batch kjører vi 5 sammenstillinger på tilpassede testrigger for å validere
Endelig inspeksjon og pakking – Visuell kontroll under forstørrelse; antistatiske poser + eksportkartong med individuelle serienumre.
Reunion opprettholder aktive sertifiseringer som er offentlig verifiserbare gjennom tredjeparts registrarer:
ISO 9001:2015 – Kvalitetsstyringssystem
ISO 14001:2015 – Miljøledelse
ISO 13485:2016 – Kvalitet på medisinsk utstyr (gjelder for kirurgiske robotkabelenheter)
RoHS og REACH – Full overholdelse av EUs restriksjoner for stoffer; testrapporter tilgjengelig på forespørsel
A: Absolutt. Vår konstruksjon med to skjold (folie under flette) gir >90 dB skjermingseffektivitet. Vi skiller også signalpar fra strømledere med minst 2 mm innenfor bunten, ved hjelp av en sentral fyllmasse eller skillebånd. I miljøer med mye støy (f.eks. punktsveising med 1000A-pulser), anbefaler vi å legge til en samlet flette over hele selen – vi har validert denne konfigurasjonen på motstandssveiseroboter med null kommunikasjonsfeil over 12 måneder.
A: Vi tilbyr en 24-måneders utførelsesgaranti fra forsendelsesdatoen, som dekker koblingsintegritet, loddepålitelighet og overformforsegling. Flex-levetiden er validert per batch, men er ikke garantert mot mekanisk misbruk (f.eks. bøying under spesifisert radius eller overskridelse av torsjonsvinkel). For høyvolumkontrakter tilbyr vi utvidede garantibetingelser basert på årlige bruksprognoser.
Reunions typiske ledetider for leddede robotkabler:
Prototypeprøver – 10–15 dager (1–10 sammenstillinger).
Pilotproduksjon – 15–20 dager (10–100 sammenstillinger).
Produksjonsordrer – 20–25 uker (500+ monteringer).
Ledetidene kan variere basert på kabeltilgjengelighet, koblingsledertider og monteringskompleksitet. Vi anbefaler å engasjere Reunion tidlig i designsyklusen din for å sikre optimale ledetider og designstøtte.
